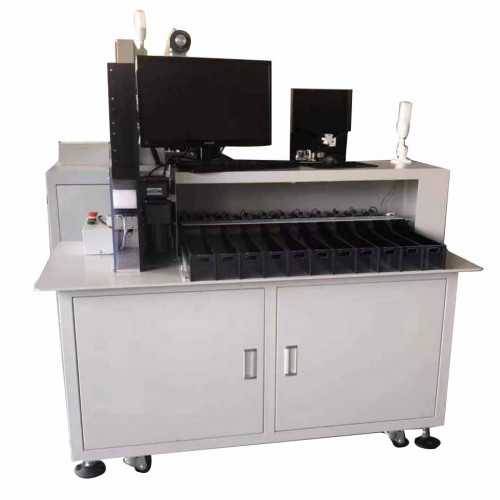

11-канальная машина для сортировки аккумуляторных ячеек 18650, 26650 и 32650 общего назначения
- Производители TMAX
- Модель:TMAX-FN11
- Наличие:Есть в наличии
Особенности
- Компактная и разумная конструкция оборудования, красивый внешний вид, небольшой объем.
- Простое управление оборудованием, рабочие могут легко учиться.
- Оборудование контролируется ПЛК и ПК. ПЛК отвечает за питание аккумуляторов, обращение с аккумуляторами и сортировку аккумуляторов. ПК отвечает за сбор данных тестирования аккумуляторов, оценку внутреннего сопротивления по напряжению, высокую эффективность работы, экономию рабочей силы, хорошую производительность продукта.
- Материалы оборудования - высококачественный толстолистовой холоднокатаный лист, алюминиевый каркас.
- Устройство оснащено универсальными подвижными колесиками, устройство легко перемещается при перемещении.
Технологический P rocess
Сопротивление и напряжение аккумулятора устанавливаются программным обеспечением для тестирования аккумуляторов верхнего компьютера, а следующие функции автоматически выполняются ПЛК:
М Anual наполнения батарей → волнового колеса вращающегося подача → ремень проведения аккумуляторных батареи → эжектор цилиндр домкрат батареи → закрывающего цилиндр тест (тест загрузки данных инструментов, программное обеспечение сортировка) → механических захватные сортировки теста х лет .
T он оборудование оснащено акустооптической сигнализацией, которые могут быть отсортированы для завершения автоматического выключения. Сигнализация полного материала, сигнализация неисправности и т. Д. Рабочие параметры могут быть установлены в соответствии с фактическими требованиями клиентов.
Структура S orter
1) Оборудование имеет компактную и разумную конструкцию, красивый внешний вид и небольшую занимаемую площадь.
2) Оборудование простое в эксплуатации и не требует профессионального обучения. Рабочие легко справятся с этим.
3) Оборудование управляется ПЛК + ПК. ПЛК отвечает за подачу, транспортировку и сбор аккумуляторов. ПК отвечает за сбор данных приборов для тестирования батарей, классификацию сопротивления напряжению, простоту в эксплуатации, высокую эффективность, экономию труда и хорошие характеристики продукта.
4) Оборудование изготовлено из высококачественного толстого холоднокатаного листового металла и каркаса из алюминиевого профиля.
5) Оборудование оснащено универсальными подвижными роликами, которые легко перемещаются при переключении передач.
Характеристики
|
Модель |
TMAX-FN-011 |
|
Источник питания |
220 В переменного тока ± 10% 50 Гц |
|
Напряжение |
900 Вт |
|
Параметры сортировки |
Напряжение холостого хода и внутреннее сопротивление переменному току |
|
Давление сжатого воздуха |
0,5 ~ 1,0 МПа |
|
Скорость сортировки |
≥80 промилле |
|
Продуктивность |
5000 шт / ч |
|
Измерение |
1320x880x1450 мм |
|
Аккумулятор адаптации |
Цилиндрическая батарея (18650,32650,18500,26650,14500,21700 и т. Д.) |
|
Приемный канал |
11 каналов |
|
Тестер внутреннего сопротивления |
HIOKI3561 или HK3561 |
|
|
HIOKI3561: Точность напряжения холостого хода: ± 0,01% показания; Точность внутреннего импеданса: ± 0,1% показания; HK3560: Точность напряжения холостого хода: ± 0,1% RDG Точность внутреннего импеданса: ± 0,5% RDG |
|
Общий вес |
300 кг |
|
Компонент управления |
7,5-дюймовый сенсорный экран, 3-осевой программатор ПЛК |
|
Устройство движения |
Шаговый двигатель с замкнутым контуром используется для перемещения, точного позиционирования и синхронного ремня, транспортирующего сердечник, чтобы предотвратить повреждение поверхности сердечника. |
|
Кормление |
Используя режим загрузки бункера, за один раз можно поставить 500 ПК. |
|
Хранилище данных |
Данные испытаний могут быть сохранены на U-диске |
|
Функция сканирования кода |
Можно настроить |
|
Автоматический онлайн-интерфейс |
Его можно настроить для подключения выхода автоматической машины для поверхностной подушки в бункер машины, чтобы реализовать автоматическое подключение электрических жил и сэкономить затраты на рабочую силу. |
|
Другой |
Настраиваемый сканер и стыковка данных базы данных |
|
|
Дополнительный динамический тестер ядра распределения, отражающий качество и несущую способность ядра |
|
|
Настраиваемое автоматическое соединение, автоматическая машина для производства матрасов (электрическая сердцевина заливается в автоматическую машину для поверхностных матрасов, матрас с наклеенной поверхностью автоматически перетекает в автоматический сортировщик, сортировка, экономия рабочей силы) |
|
|
Автоматический сбор количества продукции для отображения текущей эффективности производства |
Список конфигурации оборудования
|
Тестер |
HIOKI3561 или HK3561 |
|
Компьютер |
Промышленный компьютер |
|
ПЛК |
FX3U-80MT / ES-A и SC-09 |
|
Сервопривод |
Panasonic серии A5 |
|
Датчики |
Panasonic и Omron, Япония |
|
Направляющая |
Шан Инь, Тайвань |
|
Несущий |
Япония NSK |
|
Цилиндр |
Adec |
|
Температура в помещении |
- 30 ℃ ~ 70 ℃ |
|
Фабрика |
Отсутствие загрязнения и сильных электромагнитных помех |
