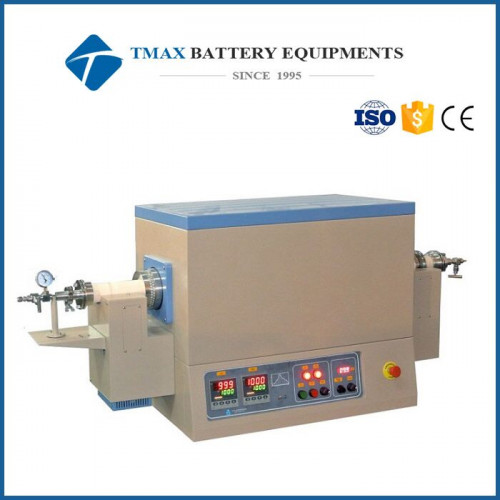

1600ºC Макс. Двухзонная вращающаяся трубчатая печь с трубкой из оксида алюминия OD 60 мм - GSL-1600X-R60-II
- Производители TMAX
- Модель:GSL-1600X-R60-II
- Наличие:Есть в наличии
Строительство печи |
1.
Двойной кожух с тремя охлаждающими вентиляторами. 2.
Волокнистая изоляция из оксида алюминия высокой чистоты для макс. энергия экономия. 3.
Двойная зона нагрева с макс. постоянная рабочая температура |
| Длина зоны нагрева |
1. две зоны с подогревом отдельно Зона 1: рабочая температура 800 - 1600ºC (обогревается MoSi2), Zone 2:
working temperatur 800 - 1600 2. длина зоны постоянной температуры: 10 дюймов (250 мм) в пределах +/- 1 3. макс. Скорость нагрева: 10 |
| Технологическая трубка и уплотнительный фланец |
Трубка из оксида алюминия чистотой 1,99,8% Фланец с вакуумным уплотнением из нержавеющей стали 2,60 мм с клапаном и измерителем входит в комплект 3. по одному керамическому блоку на каждом боковом фланце для предотвращения теплового излучения во время вращения. 4,2-3 / 8 дюйма (60 мм) OD x 2-1 / 8 дюйма (54 мм) ID x 40 дюймов (1000 мм) Длина с внутренним блоком (см. Рисунок ниже)
|
| Газовая арматура |
Входной штуцер: Угловой цанговый штуцер для трубки с внешним диаметром 6 мм; Выходной штуцер: угловой вставной соединитель для трубки с наружным диаметром 12 мм.
|
| Регулятор температуры
|
Два 30-сегментных программируемых цифровых ПИД-регулятора температуры |
| Однородность температуры |
+/- 1 ° C в зоне нагрева |
| Скорость вращения трубки |
0-7 переменная об / мин |
| Угол наклона печи |
Эту печь нельзя наклонять |
| Максимум. Уровень вакуума |
4,5x10 -2 торр ( скорость утечки <0,1 мторр / с при закрытии всех клапанов для герметизации камеры с трубкой) |
| Выход продукции |
2 кг на партию |
| Мощность |
8 кВт макс. |
| Напряжение |
208 - 240 В, однофазный (требуется прерыватель на 50 А) |
| Гарантия |
Ограниченная гарантия сроком на один год с пожизненной поддержкой |
| Согласие |
Сертификат CE Все электрические компоненты (> 24 В) сертифицированы UL / MET / CSA. Печь готова пройти сертификацию TUV (UL61010) или CSA за дополнительную плату. |
| Вес нетто продукта |
100 кг |
| Размер продукта |
1300 х 600 х 1200 мм |
| Размер доставки: |
49 дюймов x 40 дюймов x 70 дюймов |
| Вес с упаковкой |
500 фунтов |
|
|
1. Трубчатые печи с трубкой из оксида алюминия предназначены для работы в условиях вакуума и низкого давления <0,02 МПа / 0,2 бар / 3 фунта / кв. 2. Никогда не нагревайте печь при закрытом выпускном газовом клапане и наличии положительного давления в камере печи. Манометр необходимо использовать для постоянного наблюдения за состоянием камеры во время процесса нагрева; Пожалуйста,
откройте газовый выпускной клапан сразу же, как только давление в
камере достигнет 3 фунтов на квадратный дюйм, чтобы предотвратить
непредвиденные повреждения. 3. расход газов должен быть ограничен до <200 SCCM (или 200 мл / мин). определение
пределов для всех трубчатых печей для оксида алюминия: * Вакуумное
давление может безопасно использоваться только при температуре до 1500 °
C |
| Примечания по применению |
1.
Концепция непрерывной подачи и обработки энергии может быть реализована
за счет использования герметичной шарнирной муфты с магнитной жидкостью
в сочетании с объемным питателем и вращающейся печью. Пожалуйста, просмотрите схему подхода к сборке и видео ниже. 2. Для покрытия CVD вы можете выбрать нашу многоканальную систему подачи газа, как показано на рисунке ниже . |
