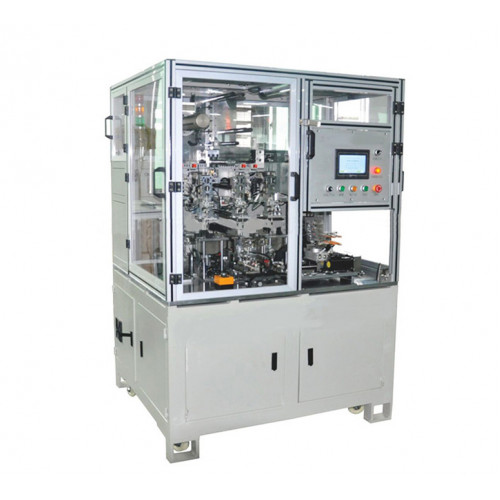

Автоматическая машина для послойной укладки призматической ячейки
- Производители TMAX
- Модель:TMAX-YS-BZP180
- Наличие:Есть в наличии
- Управление сенсорным экраном ПЛК позволяет легко настраивать условия
- Непрерывная укладка Z-образной формы с разделителем
- Автоматический захват и укладка электродов с помощью вакуумного вакуумного манипулятора
- Регулируемое механическое приспособление для точного позиционирования электродов
- Разматывающиеся роторы для подачи пленки сепаратора
- Автоматический контроль натяжения для подачи разделительной пленки.
Рабочее напряжение |
AC220V 50/60 Гц |
| Мощность |
2,5 кВт |
| Штабелируемый размер |
180x80 мм |
| Стекируемые слои |
До 500 слоев |
| Максимум. Толщина электрода |
Толщина накопления <25 мм |
| Точность выравнивания |
± 0,3 мм для электродов, установленных друг на друга |
| Допустимый размер разделительного рулона |
1.
ID> 3 дюйма (76 мм) 2.
Внешний диаметр <9,8 дюйма (250 мм) |
| Крепление для штабелирования |
1.
Один набор приспособлений для штабелирования 180 x 80 мм включен для немедленного использования. 2.
Если вам нужны электроды разных размеров, пожалуйста, сообщите нам перед заказом. Мы сделаем для вас за дополнительную плату. Допустимый размер настройки: Макс. 200мм х 200мм; Мин. 40 мм x 25 мм 3.
Приспособление Chang требует профессиональной подготовки. |
| Вакуумный насос |
Встроенный
безмасляный вакуумный насос (28 л / мин, 140 Вт) обеспечивает функцию
вакуумного всасывания манипулятора захвата / укладки электродов. |
| Предлагаемое давление воздуха |
0,7 МПа (Воздушный компрессор не входит в стандартную комплектацию.) |
| Размеры продукта |
Д1100мм х Ш1100мм х1800мм |
| Масса |
500 кг |
| Согласие |
Сертификат CE |
| Гарантия |
Ограниченная гарантия сроком на один год с пожизненной поддержкой |
| Примечания по применению |
Примечание: пожалуйста, подтвердите размер электродного листа перед заказом (каждая форма подходит только с одним zie-электродом) |
