Руководство по выбору

 Принцип испытания:

UВ условиях низкой температуры (например, ванна с жидким азотом, 77,3k) в трубку для образца вводится определенное количество газообразного адсорбата (например, N2), и парциальное давление адсорбции непосредственно измеряется путем регулирования равновесного давления в пробоотборная трубка, а величина адсорбции в точке парциального давления определяется уравнением состояния газа (PV = NRT); Изотерма адсорбции может быть получена путем увеличения давления равновесия адсорбции путем постепенного введения газообразного адсорбата; изотерма десорбции может быть получена путем постепенного отвода газа адсорбата для снижения давления равновесия адсорбции; относительный динамический метод не требует, чтобы газ-носитель (он) и чаша с жидким азотом постоянно поднимались и опускались; поскольку исследуемый образец находится в пробирке фиксированного объема,

Dsorption и д esorption изотермы ;

Измерение удельной поверхности по БЭТ (одноточечный / многоточечный метод)

Удельная поверхность Ленгмюра;

Объем пор по методу BJH и распределение пор по размерам;

Метод МК-пластин (модель с параллельными пластинами), объем пор и распределение пор по размерам;

Анализ микроотверстий методом DR;

Метод Т- графика (границы) микропористый анализ;

Метод HK (Оригинал) микропористый анализ;

Система предварительной дегазации:  количество станций дегазации: 2, 4, 8 опционально;

Полная автоматическая дегазация:  не используется ручное управление раздельного типа, но используется полностью автоматическое программное управление, интегрированное с главным двигателем. Он запускается и останавливается в фиксированное время, вакуумный насос запускается и останавливается автоматически, а программа нагревается и завершается в фиксированное время, чтобы выполнить автоматический тест и дегазацию образцов;

Независимость:  испытательная система и система дегазации независимы друг от друга, и процесс испытания и дегазация образцов могут выполняться одновременно;

Две группы независимого контроля температуры:  две группы с разной температурой дегазации, можно установить разное время дегазации;

Режим дегазации:  он имеет две дополнительные функции: «режим молекулярной диффузии обычного нагрева в вакууме» и «режим молекулярного смещения»;

Degassng LCD D жаемое

                        Дегазатор для нагрева металла Вакуумметр                                            уровня дегазации

Уровень дегазации должен быть высоким вакуумом, предотвращающим загрязнение, уровнем дегазации.

 (он должен пройти следующие «четыре проверки уровня дегазации»)

[ V acuum степени проверки] : импортированные стандартный образец микропористой молекулярного сита может достичь лечебного эффекта сертификата в течение 8 часов в течение 3 часов, и высокая степень вакуума является основой высокой эффективности лечения.

[ Р umping проверки скорости]: вода может быть накачана в лед. Этот метод - простой способ проверить, является ли это высокой скоростью откачки и высокой способностью удаления воды. Высокая скорость откачки является предпосылкой получения высокого вакуума.

[ NTI летающий проверка]:  анти летающий способность является гарантией надежности прибора.

[ Проверка NTI загрязнения]: после ошибочного и летающих, степень вакуума и герметичность прибора не будут затронуты, и он может работать нормально.

Возможность предотвращения неправильной работы является гарантией низкой частоты отказов. Примечание: система дегазации, которая не поддерживает «четыре проверки уровня дегазации», не подходит для испытания микропористого материала.

 Система анализа и тестирования:

Диапазон испытаний:

S удельная поверхность 0,0005 м2 / г без верхнего предела;

Р диаметр руды: 0.35-500nm (микропоры рутинный анализ: 0.35-2nm;

М анализ esopore: 2нм-50nm;

М анализ acropore: 50nm-500 нм ;

Общий объем пор: 0,0001 см3 / г без верхнего предела.

 Точность измерения:

S pecific поверхность Точность площадь повторения ≤ ± 1,0%,

Т он наиболее возможно повторение диафрагмы отклонение ≤ 0.02nm,

Т Рит плотность ≤ ± 0,04%;

S площадь urface ≤ ± 1,5%.

Станция анализа:

1 или 2 аналитические станции не являются обязательными; независимая станция P0: она имеет независимую станцию ​​измерения давления насыщенного пара (P0) для обеспечения высокой точности проверки парциального давления.

Система тестирования:

Огласно «национальный стандарт», использование «гелий» , чтобы проверить объем температурной зоны, так что точность испытаний выше , а воспроизводимость лучше. Кроме того, объем температурной зоны также может быть получен с помощью "азотного" теста (недостаток: использование азота для проверки объема температурной зоны может привести к тому, что часть отверстия для образца будет заполнена азотом во время процесса испытания, что может повлиять на фактическая адсорбционная способность азота в процессе испытаний и точность испытаний).

Система газового тракта:

Т он лучше коллекторная система «модуль» , созданная инструмент интегрирует опорную полость и регулирующий клапан в целом, без каких - либо резьбы уплотнения, опрессовок трубопроводов или сварки интерфейса, уменьшает вакуумный трубопровод более чем на 90%, полностью исключает точку утечки воздуха , скорость утечки воздуха всей системы составляет менее 10-10 Па * м3 / с, а герметичность улучшена на 10% больше, чем раз, достигая уровня импортных высококачественных инструментов, что значительно повышает стабильность и точность инструментов ;

Все части газовой системы собраны по модульному принципу, что значительно снижает количество отказов и повышает стабильность прибора.

 Диаметр трубки :

Большой диаметр - необходимое условие высокого вакуума. Клапан и трубопровод большого диаметра используются в положении дегазации и испытания, так что предельный вакуум вакуумного насоса может получить максимальный эффект.

Система управления: комбинированный клапан (соленоидный клапан + пневматический клапан) должен использоваться для реализации нулевого нагрева, а одиночный соленоидный клапан не может использоваться.

Вакуумная система: прибор оснащен двумя независимыми вакуумными системами, т.е. система дегазации и система анализа независимы друг от друга, что полностью исключает взаимодействие между анализом и дегазацией одновременно и позволяет избежать загрязнения, вызываемого одной вакуумной системой.

Измерение давления:

О первоначально оплащенного датчик давления емкостного импортирована мембраны, испытание сечения: 0-1000torr, 0-10torr ( по желанию); погрешность считывания ≤ 0,15%, что является наивысшей точностью текущего датчика давления; парциальное давление сечения микропор P / P0 может достигать 1 × 10-6, баллов более 50; большой участок ствола имеет функцию проверки P0 в реальном времени, так что точность управления P / P0 в критической точке достигает 0,998. Вакуумный насос: оригинальный импортный (Atlas Copco, ранее Edward, UK) двухступенчатый механический вакуумный насос, автоматическое управление запуском и остановкой всего программного обеспечения процесса, обеспечивающее полностью автоматическую работу .

Чашка с жидким азотом: E оснащена большой емкостью 3 л и стеклянной гильзой малого калибра с бутылкой Дьюара, эффективность сохранения тепла значительно улучшена по сравнению с открытой гильзой из нержавеющей стали, время сохранения тепла составляет более 140 часов, и его можно непрерывно тестировать в течение более 90 часов без добавления жидкого азота, поэтому он может соответствовать требованиям долгосрочного микропористого теста.

                    Датчик давления  Дьюара жидкого азота 3 л

Контроль уровня жидкости: я т необходимо поддерживать автоматическое пополнение жидкого азота, а также полностью исключить ненормальную изотерму , вызванное улетучиванием жидкого азота. Оригинальная сервоприводная система удержания поверхности жидкого азота Beishide может устранить изменение мертвого объема, вызванное изменением поверхности жидкого азота из-за испарения жидкого азота во время процесса испытания, и повысить точность испытания  ;

С alibration газ: оснащен 99,999% высокой чистотой ОН ; с функцией проверки мертвого объема и функцией проверки температурной зоны; можно получить более высокую точность.

Тестовый газ: азот высокой чистоты и различные газы могут быть выбраны в соответствии с потребностями пользователя, такие как CO2, AR, Kr и т. Д., С несколькими независимыми впускными отверстиями для воздуха.

Тип образца: порошок, частицы, волокно и листы, которые можно поместить в пробирку для образца.

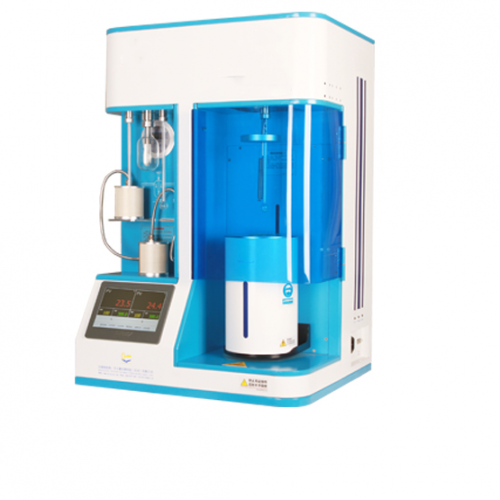

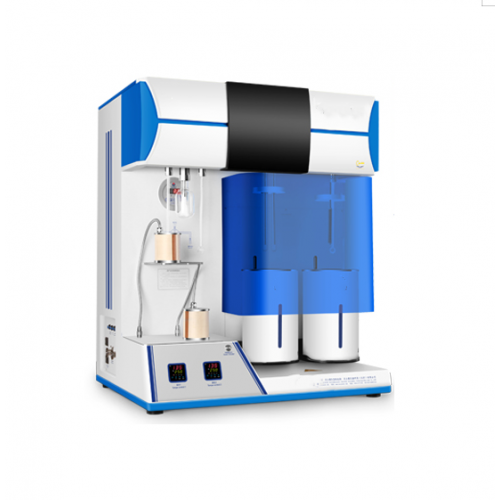

PS  серии удельная поверхность и диафрагмы анализатора - T echnical признаки и преимущества

Оригинальная модульная конструкция трубопровода интегрированной «модульной» системы коллектора уменьшает вакуумный трубопровод более чем на 90%, улучшает герметичность прибора в 10 раз и значительно повышает стабильность и точность прибора;

Все части системы газового тракта собраны по модульному принципу, чтобы уменьшить утечку воздуха, облегчить поиск и устранение неисправностей и техническое обслуживание, а также значительно повысить стабильность прибора.

Система управления должна использовать комбинированный клапан (соленоидный клапан + пневматический клапан) для реализации нулевого нагрева вместо одиночного соленоидного клапана. Применяется комбинация оригинального импортного (SMC) воздушного регулирующего клапана и соленоидного клапана. Переключатель воздушного клапана управляется электромагнитным клапаном. Клапан управления воздухом напрямую связан с трубопроводом модуля, и действие переключателя клапана управления воздухом не нагревается. Проблема нагрева и расширения газа, вызванная нагревом электромагнитного клапана, полностью устранена.

Это должна быть труба P0 из нержавеющей стали с теплоизоляционной структурой. Запрещается использовать стеклянную трубу P0 или обычную трубу P0 из нержавеющей стали.

(1) с независимой испытательной станцией давления насыщенного пара (P0) для обеспечения высокой точности испытания парциального давления.  (статический метод - прибор для измерения давления насыщенного пара анализатора поверхности и апертуры, патент №: zl201120136959. X)

(2) спиральная трубка P0 используется в качестве трубки давления насыщенного пара, которая связана с главным двигателем прибора и может быстрее достичь температуры жидкого азота. Давление насыщенного пара при испытании ближе к реальному значению (эффект импортного изотермического зажима такой же, и прямая нержавеющая сталь P0 решена. Результаты испытаний трубок на 2% больше, чем результаты испытаний трубок).

(Спиральная трубка P0 для измерения давления насыщенного пара и анализатор удельной поверхности и апертуры статическим методом, патент №: zl201620716311.2)

Функция автоматического укупоривания чашки с жидким азотом имеет функцию автоматического укупоривания чашки с жидким азотом, которая может эффективно снизить улетучивание жидкого азота, а также избежать конденсации и замерзания водяного пара на горловине чашки Дьюара и пробирке. (Патент № ZL 201420148358.4 на закрывающее устройство статического метода анализатора удельной поверхности и апертуры)

Статический метод удельной поверхности и термостата контрольной камеры анализатора апертуры с термостатом контрольной камеры может сделать температуру контрольной камеры и внутреннего газа, клапана, трубопровода, датчика и т. Д. В термостате немного выше, чем температура окружающей среды, и обеспечить сохранение температуры неизменной, уменьшить температурную неоднородность, вызванную нагревом клапана; Обеспечьте постоянную температуру ключевых компонентов, уменьшите явление дрейфа датчика, улучшите точность, стабильность и точность испытаний. (Патент № ZL 201420148783.3 на статический метод анализатора удельной поверхности и апертуры с термостатическим устройством эталонной камеры)

Существует множество мер для небарьерной защиты от полета и загрязнения окружающей среды:

M ЕРЫ ①: без барьера аппаратного устройства против загрязнения на основе принципа уменьшения вихревых пыли,сочетании с программным обеспечением анти программой накачки, может полностью исключить явление испарения кипения летучих образцов в высоком вакууме,тем, чтобы избежать ситуацийчто герметичность системы падает после того, как летучие загрязнители загрязняют трубопровод клапана, как показано на правом рисунке;

Меры ②: оригинальный фильтр-мешок с положением дегазации в сочетании с аппаратным устройством защиты от откачки, основанный на принципе уменьшения вихревой пыли, создаваемой beishide, может реализовать функцию фильтрации пыли без уменьшения текущей направляющей потока газа, полностью исключить загрязнение образцов порошка в внутренняя структура прибора сокращает время вакуумной дегазации и улучшает эффект дегазации;

Действие ③: скорость откачки, управляемая программой, автоматически переключается для предотвращения разлета образца в момент высокого вакуума;

М easure ④  : температура программы поднимаетсячтобы предотвратить образец от роста бурно, elutriating и кипячения;

Меры ⑤: после дегазации автоматическая заправка азотом с программным управлением; Оригинальный фильтр-мешок для защиты от загрязнения в сочетании с принципом вихревой защиты от пыли, аппаратного устройства защиты от откачки, который может реализовать функцию фильтрации пыли без уменьшения существующей направляющей потока газа, полностью устранить загрязнение образцов порошка на внутренней структуре прибора, сократить время вакуумной дегазации и улучшения эффекта.

Дополнительный режим обработки

Существует два типа режимов предварительной обработки образцов: «общий режим» и «режим молекулярного замещения», инициированные в стране и за рубежом.

(Устройство предварительной очистки статическим методом анализатора удельной поверхности и апертуры, патент №: zl201120136943

Добавление жидкого азота

Беспроводной электрический турбинный насос для жидкого азота должен быть оборудован для добавления жидкого азота, чтобы облегчить перенос жидкого азота из контейнера с жидким азотом в чашу Дьюара.

Управление автоматическим запуском и остановкой вакуумного насоса

Автоматическое управление запуском и остановкой вакуумного насоса оптимизировало систему управления запуском и остановкой вакуумного насоса, в процессе испытаний вакуумный насос не должен постоянно работать, чтобы снизить уровень шума и продлить срок службы вакуумного насоса.

Автоматически сохранять текущие данные в случае сбоя питания

Выключение питания автоматически сохраняет текущие данные с супер стабильностью. Даже если питание отключится или отключится случайно, текущие данные не будут потеряны, и эксперимент можно будет возобновить.

Удобный интерфейс управления

Дружественный интерфейс управления представляет собой графический интерфейс управления с четким изображением, и все операции управления оборудованием могут выполняться через интерфейс.

Проверка герметичности

Усовершенствованный интеллектуальный процесс самопроверки герметизации, интеллектуальное определение того, установлена ​​ли трубка для образца и затянута ли оболочка трубки на предмет утечки воздуха.

Высокий интеллектуальный режим работы

Программное обеспечение для интерактивной обработки данных с интеллектуальным рабочим режимом может реализовать полностью автоматический режим работы прибора. Для долгосрочного эксперимента не требуется ручное наблюдение, а содержание отчета можно настроить в соответствии с потребностями пользователя.

Предотвратите случайное падение чашки с жидким азотом

Не допускайте случайного падения чашки с жидким азотом. Он имеет единственный в Китае интеллектуальный механизм управления, предотвращающий случайное «безопасное падение» чашки с жидким азотом. Это полностью исключает риск случайного падения чашки с жидким азотом и взрыва пробоотборной трубки из-за расширения газа .
