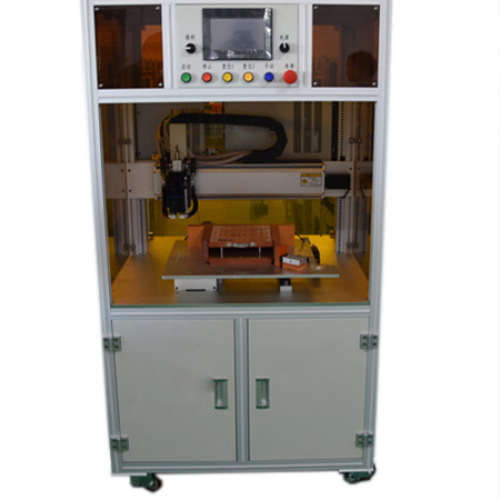

Автомат для точечной сварки с ЧПУ с односторонней ротационной сварочной головкой
- Производители TMAX
- Модель:TMAX-ZW-D200R
- Наличие:Есть в наличии

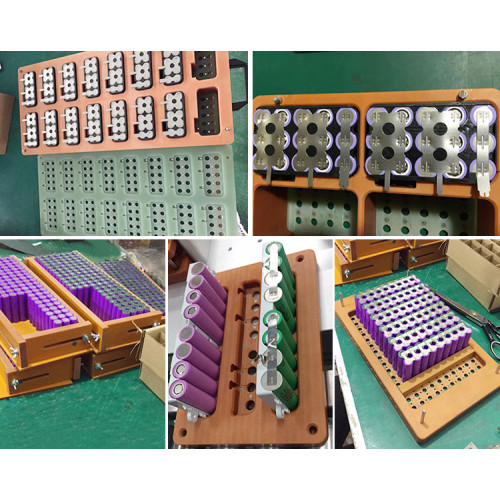

Это оборудование в основном используется для сварки батареи и никелированных стальных полос или никель полосы в цилиндрической / полимерной батарее АССАМБЛЕЕ юта , и гарантирует , что сварочное напряжение между батареями и никелированными стальными полосами или никелевыми полосами больше , чем 30N. Точечная сваркой диапазон оборудования может удовлетворить требования сварочных 18650 батарей с 20 в серии отбивающих у пакетов и менее 20 упаковок серии батарей . Количество сварочных батарей определяется ходом, который может быть установлен человеком-машиной.
Преимущества:
1. Поддержка запуска с точки останова, автоматического запуска и преобразования ручного режима запуска.
2. Функция сигнализации ложной сварки и распайки.
3. Программирование простое и поддерживает любое точечное программирование и программирование массива. Он может хранить 99 групп программных файлов.
4. Предупреждение о прогнозе замены паяльного штифта.
5. Благодаря системе контроля сварочного тока он может контролировать сварочный ток в режиме реального времени.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Электроснабжение и напряжение для оборудования |
AC 22 0 ± 10% , 50 Гц ± 2 Гц , 500W |
|
Источник питания и напряжение для сварки |
AC380V ± 10% , 50 Гц ± 2 Гц , 2000W |
|
Сварочный материал |
Лист из чистого никеля : 0,03-0,2 мм Никелированная стальная полоса : 0,03-0,3 мм |
|
Коробка передач M ода |
Винт TBI + прецизионная линейная направляющая из тайваньского серебра |
|
Режим сушки |
Шаговый серводвигатель |
|

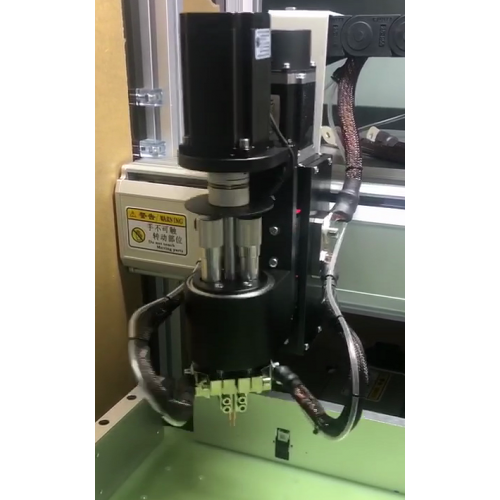

Функция вращения сварочной головки |
Сварочная головка поддерживает положительное и отрицательное вращение и подходит для точечной сварки батарей специальной формы с функцией защиты от прилипания иглы. |
|
Максимальная скорость точечной сварки |
0. 35 S / пункт ；2 800шт / час
|
|
Максимальная скорость моторной трансмиссии |
1000 мм / с |
|
Максимальное количество тензодатчиков |
Х-26; Y-26 (регулируемый) |
|
Повторная точность позиционирования |
± 0,02 мм |
|
Количество сохраняемых файловых групп |
99 |
|
Операционная система |
Встроенная система + человеко-машинный интерфейс |
|
Максимальный несущий вес |
30 кг
|
|
Максимальный диапазон размера хода |
X ：500 мм ，Y ：400 мм ，Z ：35 мм ，R ：180º Расстояние между инструментальной платформой и сварочной иглой можно регулировать на 300 мм . |
|
Сварочное давление |
Давление двух сварочных игл можно регулировать независимо. Давление стабильное, надежное и легко регулируемое. Сварочное натяжение между корпусом аккумулятора и соединительной деталью должно быть более 30 Н. |
|
Положение при сварке |
Цилиндрическое положение аккумулятора и его верхняя плоскость |
|
Сварочный процесс |
Небольшие искровые брызги, отсутствие заусенцев, отсутствие изменения цвета, красивая сварка, стабильная работа, отсутствие повреждений внешнего вида батареи; |
|
Измерение |
900 Д × 900 Ш × 16 5 0 В мм |
|
Масса |
2 0 0 кг
|
|
Шнур питания |
220В 10А
|
|
Пневматическая соединенная трубка |
Диаметр 8 мм, легко подключаемый интерфейс, давление воздуха 0,4 МПа |
