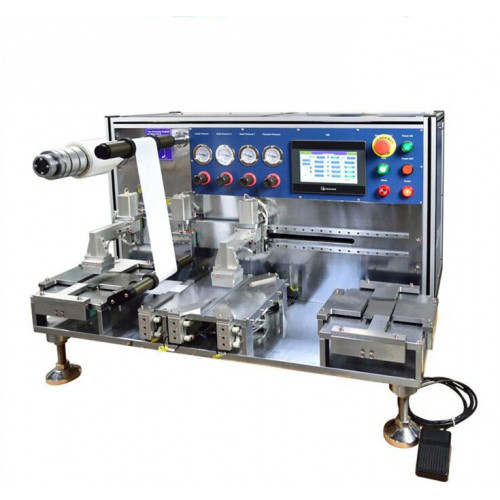

Автоматическая машина для послойного послойного укладки пакетов Pouch Cell
- Производители TMAX
- Модель:TMAX-111A-E
- Наличие:Есть в наличии
- Управление сенсорным экраном ПЛК позволяет легко настраивать условия
- Непрерывная укладка Z-образной формы с разделителем.
- Автоматический подбор и укладка электродов с помощью вакуумного всасывающего манипулятора.
- Регулируемое механическое приспособление для точного позиционирования электродов.

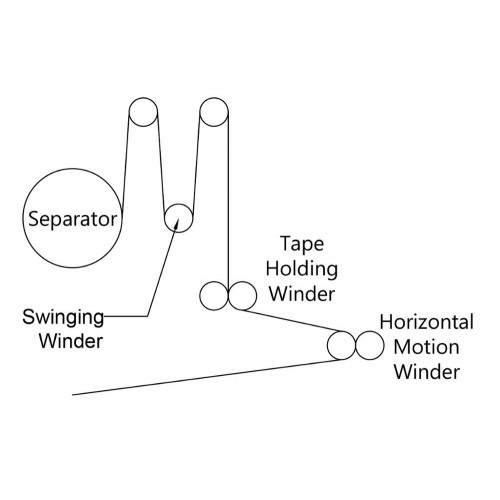

- Разматывающие роторы для подачи пленки сепаратора.
- Контроль автоматического натяжения для подачи разделительной пленки.
- Один набор приспособлений для штампа чулок размером 80x50 мм включен для немедленного использования.
Рабочее напряжение |
AC220V 50/60 Гц |
Мощность |
1кВт |
Штабелируемый размер |
200x150 мм |
Стекируемые слои |
До 500 слоев |
Максимум. Толщина электрода |
Толщина наложенного материала <30 мм |
Точность выравнивания |
± 0,5 мм для уложенных друг на друга электродов |
Допустимый размер разделительного рулона |
Внутренний диаметр> 3 дюйма (76 мм) Внешний диаметр <9,8 дюйма (250 мм) |
Крепление для штабелирования |
В комплект поставки входит одно индивидуальное приспособление для штабелирования штампа для немедленного использования. Допустимый размер настройки: Макс. 200мм х 200мм; Мин. 80 мм x 50 мм |
Вакуумный насос |
Встроенный
безмасляный вакуумный насос (28 л / мин, 140 Вт) обеспечивает функцию
вакуумного всасывания манипулятора захвата / укладки электродов. |
Предлагаемое давление воздуха |
0,5 - 0,8 МПа (Воздушный компрессор не входит в стандартную комплектацию. |

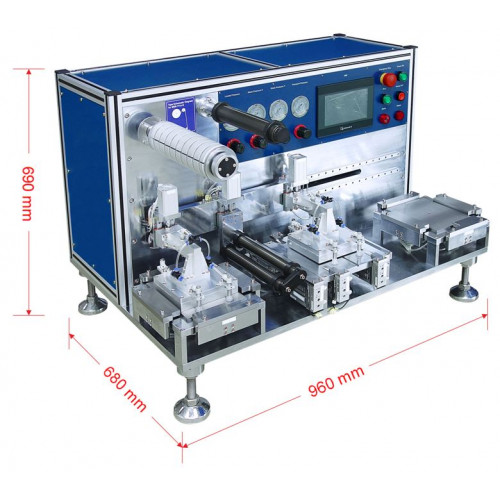

Размеры продукта |
960 мм Д x 680 мм Ш x 690 мм В |
Масса |
500 kg |
Согласие |
Сертификат CE |
Гарантия |
Ограниченная гарантия сроком на один год с пожизненной поддержкой |
