Автоматическая штабелеукладывающая машина с одной рабочей станцией для мешочков
- Производители TMAX
- Модель:TMAX-YS-BZP200
- Наличие:Есть в наличии
1.1 Обзор оборудования

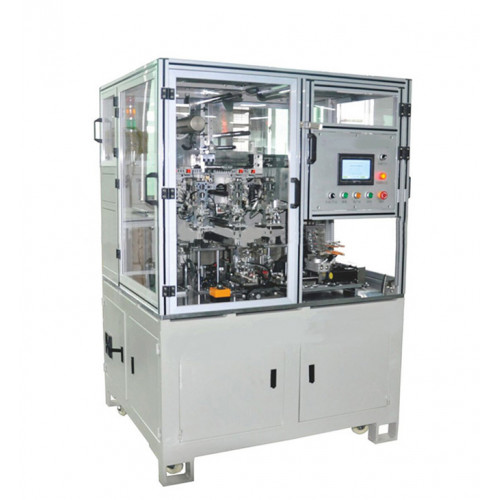

TMAX-YS-BZP200 - это высокоточная автоматическая укладочная машина с множеством передовых функций, обеспечивающих стабильную, воспроизводимую и точную укладку электродов. В методе укладки "Z" анодный и катодный электроды поочередно укладываются друг на друга с разделительной пленкой между ними.
1.2 Рабочий процесс
Сепаратор разматывается и направляется в штабелеукладчик через натяжной механизм; стол для штабелирования заставляет сепаратор перемещаться вперед и назад для размещения электродов; положительный и отрицательный электроды извлекаются из двух левых ящиков с материалами двумя наборами присосок манипулятора соответственно, а затем укладываются стопкой на штабелеукладчике после точного позиционирования; после штабелирования сердечник батареи переносится манипулятором на станцию склейки хвостовых валков, причем хвостовой валок происходит автоматически; разделитель отрезается и автоматически постукивается.
1.3 Характеристики оборудования
1.3.1 Сепаратор: активная размотка; контроль натяжения; коррекция отклонения сепаратора; сепаратор электростатического удаления; точность центрирования сепаратора ± 0,5 мм;
1.3.2 Высокая точность: благодаря точному позиционированию электрода общая точность электрода при наложении стопки гарантирована на уровне ± 0,3 мм;
1.3.3 Высокая эффективность: скорость штабелирования может достигать 0,6 с ~ 1 с / шт.
1.3.4 Защита от пыли: ящик для материала и предварительное позиционирование оснащены эффективным механизмом защиты от пыли;
1.3.5 Надежность: модули с высокой точностью и постоянным движением оборудования фиксируются установочными штифтами;
1.3.6 Точное количество электродов в стопке: защита от обнаружения отсутствия электрода; механизм защиты от лишних электродов; дополнительный механизм обнаружения электродов, эффективно предотвращающий наложение дополнительных электродов в сердечник батареи.
1.3.7 Обнаружение выступа электрода: обнаружение электрода с поврежденным выступом и предотвращение его ошибочного попадания в сердечник батареи.
1.3.8 Это может быть подтверждено в соответствии с требованиями заказчика, реализовать переключение ящика с материалом с помощью манипулятора и сотрудничать с автоматической производственной линией для автоматической загрузки и разгрузки ящика с материалом.
1.3.9 Это может быть подтверждено в соответствии с требованиями заказчика, а уложенные друг на друга сердечники батареи могут автоматически выгружаться на следующую сборочную линию.
2. Стандартный состав
Нет. |
Название компонентов |
Кол-во / комплект |
Замечание |
1 |
Механизм автоматической подачи материала ящика |
2 |
Коробка из специального материала вставного типа, два набора для положительных и отрицательных электродов, размер регулируется; |
2 |
Вспомогательный механизм загрузки электродов |
2 |
Щеточный и шейкерный механизм; устройство обдува и отсоса пыли; предотвратить проблему с дополнительными электродами |
3 |
Механизм загрузки и подъема электродов |
2 |
Гарантировать, что манипулятор надежно поглощает электроды; сигнализация автоматического отключения в случае нехватки материала |
4 |
Механизм контроля натяжения сепаратора |
1 |
Сепаратор активная размотка, постоянное натяжение |
4.1 |
Система коррекции сепаратора |
1 |
Размотка и исправление отклонения; |
5 |
Модуль механического предварительного позиционирования |
2 |
Механическое точное позиционирование; устройство для сбора пыли; и оснащен механизмом сбора пыли |
5.1 |
Обнаружение составных частей |
2 |
Ультразвуковое определение толщины для предотвращения попадания лишних деталей в сердечник батареи; |
6 |
Манипулятор-штабелеукладчик |
2 |
Сервопривод гарантирует, что манипулятор может надежно захватить и разместить электроды |
7 |
Механизм загрузки присоски |
4 |
Два набора вакуумных форсунок и два набора всасывающих пластин |
8 |
Стол для штабелирования |
1 |
Перенос
и подъем штабельного стола с сервоприводом: точная шарико-винтовая пара
для возвратно-поступательного движения штабельного стола |
9 |
Модуль зажима манипулятора |
1 |
Манипулятор автоматически осуществляет перенос ядра батареи. |
10 |
Механизм отключения сепаратора |
1 |
Один комплект механизма горячего ножа, отрезанный после определения длины хвостовой катушки |
11 |
Механизм бокового приклеивания клейкой ленты |
1 |
Положение и количество клея по бокам вокруг (включая середину язычка) можно настроить. |
12 |
Механизм автоматической разгрузки |
1 |
Автоматическое штабелирование и разгрузка сердечника батареи, снятие партии, сокращение ручного спроса |
