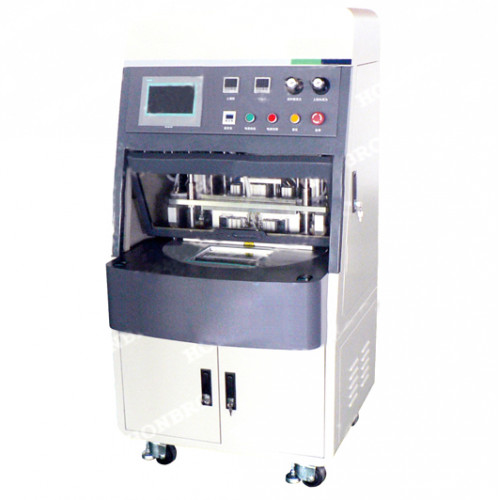

Автоматическая вакуумная упаковочная машина для окончательной запайки
- Производители TMAX
- Модель:TMAX-A-018
- Наличие:Есть в наличии
Автоматическая вакуумная упаковочная машина для окончательной запайки
Функции
- Подходит для прокалывания воздушного кармана аккумуляторной батареи с мягким корпусом, перекачивания воздуха в состояние вакуума, инкапсуляции.
Характеристики
- Двойная станция вращающегося диска подачи, загрузки / выгрузки и герметизации одновременно;
- Поворотный стол с полостью, нижняя вена закрыта, герметичное уплотнение надевается на корпус полости, удовлетворяет требованиям по вакуумной герметизации электролита в отдельных цилиндрах, оптимизации электролита для устранения канала, уменьшению загрязнения источника вакуума;
- Автоматическое управление PLC, человеко-машинный диалог с сенсорным экраном, простота в эксплуатации;
- Функция статистики вывода, имеет функцию ручного и автоматического управления, функцию сигнализации о неисправности;
- Предварительная установка инкапсуляции температуры, давления, времени упаковки, времени экстракции, функции аварийной сигнализации аномальной температуры;
- Оснащен полостью цилиндра для ремонта верхней головки, обслуживанием на головной части и байонетом, вся роса за пределами полости, обслуживание удобно;
- Подающий поворотный стол с приводом от прецизионной роликовой сегментации CAM, точность позиционирования ≤ 30;
- Головка вверх и вниз параллельно: ± - 0,01 мм; степень выравнивания можно регулировать;
- Можно получить цилиндр или давление пружины в верхней прижимной плите.
Технические параметры (для справки)
ЭЛЕМЕНТ |
HBS-DGS200(TY/QY) |
HBS-DGS280(TY/QY) |
HBS-DGS280(TY/QY) |
| Меры |
Д * Ш * В640 * 640 * 1500 мм |
Д * Ш * В640 * 640 * 1500 мм |
Д * Ш * В640 * 640 * 1500 мм |
| Масса |
Около 500 кг |
Около 600 кг |
Около 800 кг |
| Мощность |
AC380V / 50 Гц, 2,5 кВт |
AC380V / 50 Гц, 2,5 кВт |
AC380V / 50 Гц, 2,5 кВт |
| Источник воздуха |
≧ 0,6 МПа, 20 л / мин |
≧ 0,6 МПа, 28 л / мин |
≧ 0,6 МПа, 35 л / мин |
| Источник вакуума |
≤ -0,095 кПа, 200 л / мин |
≤ -0,095 кПа, 280 л / мин |
≤ -0,095 кПа, 350 л / мин |
| Применимый диапазон |
L: 40-180 мм W: 35-120 мм T: 2,0-10 мм |
L: 80 мм-270 мм W: 80 мм-195 мм T: 3,0 мм-15 мм |
L: 250 мм-300 мм W: 150 мм-200 мм T: 3,0 мм-15 мм |
| Емкость |
2,5–3 вечера |
2,5–3 вечера |
2,5–3 вечера |
| Действие |
≧99% |
≧99% |
≧99% |
Характеристики
Емкость оборудования
2,5–3 %
Мощность
AC380V / 50 Гц, 2,5 кВт
Размеры
Д * Ш * В640 * 640 * 1500 мм
