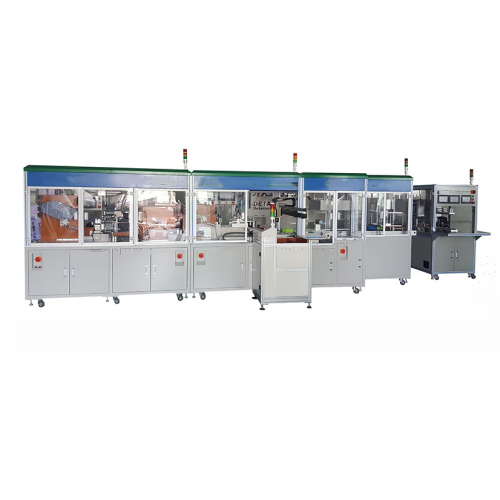

Он в основном используется в автоматическом производстве аккумуляторных модулей, силовых аккумуляторов, аккумуляторов энергии, аккумуляторов для электроинструментов и других аккумуляторных батарей.

[ Е отки О peration]

O NLY три оператора необходимы для аккумуляторной батареи от аккумуляторной батареи до завершения сварки. Из-за различий в процессе сборки задней секции некоторые стойки не могут управляться машинами, и количество операторов другое.

[Другие]

1.  Дополнительная функция сканирования ядра распределения мощности, привязка данных ячейки к кронштейну или комбинированной батарее, которая может быть отслежена с данными батареи, а также может использоваться в качестве сравнения OCV ячеек для выбора дефектных продуктов.

2.  В нем используется 4-осевой робот Yamaha, который автоматически входит в кронштейн, обеспечивая стабильную и надежную работу.

3.  Идентификация положительной и отрицательной полярности электрического сердечника CCD серии Hikvision используется, чтобы гарантировать отсутствие ошибки полярности, когда электрический сердечник входит в кронштейн.

4.  Применяется комбинированный механизм расстояния разделения ячеек, который подходит для разного расстояния между батареями и решает проблему разного расстояния между батареями.

5.  Установите различные приспособления.

6.  Два комплекта лазера используются для очистки поверхностных пятен положительных и отрицательных электродов  сердечника батареи для обеспечения качества сварки.

[ Е отки S оддержка Р соборование]

18650 полностью автоматический сердечник на коробке (10 * 10) автоматическая загрузка → автоматическая облицовка → автоматическое сканирование кода → автоматическая сортировка (10 OK, один NG ) → автоматическая сортировка сердечника батареи → автоматическое сканирование кода → робот в скобу → визуальный положительный и отрицательный CCD обнаружение полюса → лазерная очистка стороны → точение формы 1 →  точечная сварка на стороне A 1 → точечная сварка на  стороне A 2 → поворот формы 2 → точечная сварка на  стороне B 1 → точечная сварка на стороне B 2 → автоматическое снятие верхней крышки → автоматическое удаление аккумулятор → линия сборки аккумуляторных полуфабрикатов (проверка внешнего вида точечной сварки → установка вспомогательных материалов → соединение защитных пластин → формовка → комплексные испытания производительности и т. д.)

Введение о D evice C ной комбинации

Раздел 1

(1)  Ядро батареи : 18650 полностью автоматическая коробка, установленная в коробке,  автоматическая подача сердечника батареи , 6 коробок (сердечник батареи 600 шт. 18650 ) за один раз

(2) Автоматическая облицовочная панель: автоматическое сканирование кода → автоматическая сортировка (10 передач в порядке, одна передача - NG, 2/3/4/5 можно установить как ту же передачу, увеличьте объем хранения  ядра батареи , каждый слот 100шт, два слота в одной передаче, затем 200шт, три слота в той же передаче, затем 300шт)

Блок 2

Автоматическое сканирование кода → автоматическое разделение → робот входит в кронштейн → обнаружение положительного и отрицательного полюса батареи ПЗС → лазерная очистка на стороне (опция) → поворот формы 1 → лазерная очистка на стороне B (опция) → точечная сварка на  стороне A 1 → точечная сварка на стороне A 2 → токарная обработка формы 2 → точечная сварка на стороне B 1  → точечная сварка на стороне 2 → автоматическое снятие верхней крышки → автоматическое извлечение батареи → линия сборки полуфабрикатов цикла батареи (обнаружение внешнего вида точечной сварки → прикрепление вспомогательных материалов → соединение защитной пластины → формовка → комплексные испытания производительности и т. Д.)

Блок 3

(1) Линия цикла * 1 для держателя пресс-формы для двухскоростной цепи

(2) 15 комплектов держателей формы для точечной сварки (l530 * 380 мм)

(3) 15 комплектов верхних и нижних крышек пресс-формы для точечной сварки для каждой модели батареи

(4) Полуфабрикат выходной конвейер * 1

(5) 1 верхняя возвратная линия держателя формы

Блок 4

(1) Цикл сборки двухскоростной цепи * 1 ( Д 16,5 * Ш 1,3 * В 2 м)

(2) B T -2410 A  Тестер внутреннего сопротивления общего / последовательного напряжения серии 24 * 1 (опционально)

(3) Двойная лазерная точечная сварка * 1 комплект (защитная пластина и линия обнаружения B + B)

(4) Комплексный тестер производительности пакета B attery,  1 комплект

Блок 5

(1) Электронная система Канбан MES (один главный сервер, один 42-дюймовый главный дисплей, один Канбан СОП ) по одной для каждой станции

(2) Электростатический нейтрализатор * 2

(3)  Соберите электростатическое кольцо и электростатическую сигнализацию циркуляционной линии, по 1 комплекту для каждой станции.
