Структура

Интегрированная структура (система очистки интегрирована под коробку)

Источник питания

110 - 220 В переменного тока, 50/60 Гц, однофазный

Перчаточный ящик Ящик

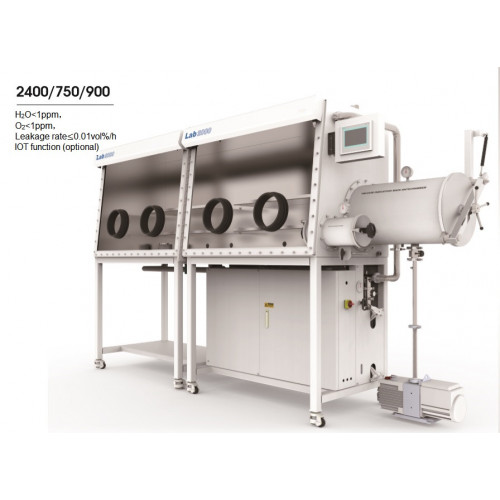

Материал коробки: нержавеющая сталь 304 (тип 304), толщина 3 мм. Размер коробки (без предкамеры и опоры): 2400 мм (Д) x 750 мм (Ш) x 900 мм (В) 94,49 дюйма x 29,5 дюйма x 35,4 дюйма Высота опоры коробки: 900 мм （ 35,43 "）



Поднос

Стандартный макет

Два слоя в коробке.

Различные ящики для инструментов могут быть размещены в соответствии с потребностями пользователя.

Переднее окно

Откидное рабочее окно, съемное переднее окно из безопасного закаленного стекла, толщина 8 мм ， Износостойкость, коррозионная стойкость, хорошее светопропускание, уплотнительное кольцо с уплотнительным кольцом OMEGA толщиной 3/8 дюйма.

Вариант: открытое окно

Переднее окно может быть спроектировано так, чтобы оно открывалось, а не фиксировалось, чтобы установить различные инструменты (пользовательская функция).

Окружающая среда коробки внутри

H2O <1 ppm (20 ° C / 68 ℉, 1 атм) O2 <1 ppm (20 ° C / 68 ℉, 1 атм)

Прихожая

Способ управления: ручной Дизайн Design две круглые предкамеры Размер основной камеры: Φ360 мм (диаметр) x 600 мм (длина) (расположение: правая сторона коробки) 14,17 дюйма (диаметр) x 23,62 дюйма (L) Размер мини-камеры: Φ150 мм (Диаметр) x 300 мм (L) (расположение: правая сторона коробки) 5,9 дюйма (Диаметр) x11,8 дюйма (L) Степень вакуума: <= - 0,1 МПа (правые боковые предкамеры включают основную камеру и мини-камеру, все это требует вакуума и дисплея. Марка вакуумного манометра - немецкая WIKA。






Вариант / добавить способ автоматического управления

Он будет автоматически контролировать прихожую, задавая время и количество раз для выпуска и наполнения газа.

Опция / Дополнение: режим отопления

Максимальная температура: 200 ℃ / 392 ℉ Точность управления ： ± 2 ℃ / ± 3,6 ℉ И основная камера, и мини-камера могут добавлять функцию нагрева (по сравнению со стандартной предкамерой размер немного отличается)


Рабочий газ и регенерационный газ

Рабочий газ: 99,999% высокий чистый N2, Ar, Не и другой инертный газ Контроль газа: 99,999% высокий чистый инертный газ регенерации газа: смешивание газа из рабочего газа и H2, водород (Н2) Объем составляли 5-10% Если чистый система имеет только функцию удаления влаги, регенерационный газ такой же, как и рабочий газ



Система очистки газа

Одинарная чистая колонка: материал для удаления кислорода, немецкий BASF, материал для поглощения влаги US UOP. Процесс регенерации системы очистки - это автоматический контроль и функция автоматического удаления влаги и кислорода. Чистота газа может поддерживаться и сохраняться в течение длительного времени: H2O <1ppm, O2 <1ppm。


Опция: система очистки с двумя колонками (одна используется, а другая резервная)

Почему стоит выбрать колонку duel pure? 1. Колонку Pure необходимо регенерировать после насыщения путем поглощения кислорода и влаги. Время регенерации - 16 часов. Если зарезервированного столбца нет, он может перестать работать. (мы рекомендуем систему очистки с двумя колонками на заводе или в другом оборудовании, где перчаточный ящик должен работать непрерывно); 2 capacity Чистая емкость колонок с двойной чистотой в два раза больше, чем у одиночной колонки.

Система контроля давления

Давление в коробке можно автоматически контролировать с помощью сенсорного экрана ПЛК Точность управления: ± 1 Па Может также контролироваться вручную с помощью ножного переключателя


Система фильтрации

Концы входа и выхода снабжены фильтром . Точность фильтра: 0,3 мкм.

Закрытый циркуляционный вентилятор

Высокоскоростной вентилятор с преобразователем частоты, расход 0-100 м3 / ч, микропроцессорное управление, устройство из нержавеющей стали для испытания под давлением. С устройством водяного охлаждения (может быть укомплектована водоохладителем и внешним холодильным оборудованием)

Система контроля

Цветной сенсорный экран SIEMENS (6 дюймов), система управления ПЛК, возможность переключения между двумя языками на китайском и английском языках Датчик давления: -2500 ～ Сенсорный экран 2500 Па, точность ± 1 Па Контроль давления: контролируйте давление коробки до одной точки настройки (объем может быть установлен )


измерения

Анализатор влажности: марка GE в США, сенсорный экран 0 ～ 1000 ppm, точность 0,1 ppm

Анализатор кислорода: марка GE в США, сенсорный экран 0 pp 1000 ppm, точность 0,1 ppm

Вакуумный насос

Британский бренд EDWARDS, скорость откачки 8,4-12 м3 / ч, модель: RV12 Предельное давление 2 x 10-3 мбар / 1,5 x 10-3 торр Входной фланец NW25 Выходной фланец NW25 Уровень шума: 50 Гц 时 48 дБА


Перчатка

Бренд: СЕВЕР США Материал: Бутил Модель на стандарт ： 8B1532


система освещения

Оснащен люминесцентной лампой. Торговая марка: PHILIPS

Система удаления растворителя

Эффективная адсорбция активированного угля, может эффективно удалять следы органических растворителей;

Запасной стандартный шарнир KF40

Специальная конструкция для соединения KF40, вы можете направить воду в ящик

Может быть подключен к другим устройствам (низкотемпературный холодильник, машина для нанесения пленочного покрытия, микроскоп, система очистки растворителя, низкотемпературная холодная ловушка, нагревательная печь и т. Д.)

низкотемпературный холодильник

микроскоп

Система очистки растворителей

Лакировочная машина

Внутреннее соединение (одна дверца лакировочной машины находится внутри перчаточного ящика) Внешнее соединение



Размер оборудования и требования к помещению

Общий размер

3050 мм (Д) x 1000 мм (Ш) x 1950 мм (В) 120,08 дюйма x 39,37 дюйма x 76,77 дюйма

Размер комнаты

2200 мм (Д) x 1500 мм (Ш) x 2000 мм (В) 133,86 дюйма x 59 дюймов x 78,74 дюйма

Размер и вес деревянной упаковки

3385 мм (Д) x 1145 мм (Ш) x 2300 мм (В) 133,27 дюйма x 45 дюймов x 91 дюйм (9,0 м3)

1020 кг (2197 фунтов)

Уведомление

Когда газ циркулирует, необходимо убедиться, что трубопровод циркуляционной системы чист и не может быть заблокирован (если цвет фильтра изменился с белого на черный, фильтр необходимо своевременно заменить). В перчаточном ящике нет агрессивного газа. Если индикаторы влажности и кислорода не соответствуют рабочим требованиям, необходимо регенерировать колонку. Если из перчаточного ящика выходит агрессивный газ (например, электролит LiPF6), не используйте его. необходимо поставить бутылку, наполненную жидкостью, на уплотнение. Вакуумный насос необходимо регулярно проверять уровень масла и поддерживать.
