• Двойная кварцевая трубка: диаметр 100 мм. внешняя труба и подвешивается диаметром 80 мм внутренняя труба. Металлическая фольга  (Graphene Growth Substrate) будет обернута вокруг внутренней поверхности пробирки для реакции CVD.
• Фланцы с вакуумным уплотнением для двойной трубки, которые позволяют химически активным газам течь между двумя трубками (расстояние 10 мм) и инертному газу внутри трубки для охлаждения
• 4 газовых канала, управляемые 4 отдельными цифровыми MFC
• Вакуумный насос поставляется с адаптером KF25 и трубкой для подключения и работы.

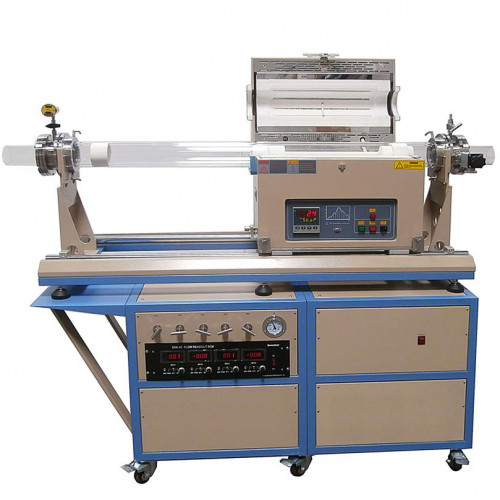

• На дне однозонной печи установлен рельс скольжения, что позволяет быстро нагревать или охлаждать печь скольжением с одной стороны на другую.
• Один скользящий стопорный зажим включен для удержания печи в нужном положении.

Структура печи	Единая зона нагрева Изоляционная камера из Al2O3 высокой чистоты гарантирует отличную однородность температуры. Вентиляторы охлаждения устанавливаются в нижней части печи для обеспечения эффективной вентиляции. Раздвижной фланец в сборе изготовлен из нержавеющей стали. Двойная кварцевая трубка: диаметр 100 мм. внешняя труба и подвешивается диаметром 80 мм. внутренняя труба. Металлическая фольга  (подложка для роста графена) будет обернута вокруг внутренней поверхности трубки для реакции CVD. Длина зоны нагрева: 440 мм Длина зоны нагрева с постоянной температурой: 120 (± 1 ° C) при 400 ~ 1100 ° C	Двойная зона нагрева Изоляционная камера из Al2O3 высокой чистоты обеспечивает отличную однородность температуры. Вентиляторы охлаждения устанавливаются в нижней части печи для обеспечения эффективной вентиляции. Максимум. Температура: 1200 ° C и постоянная температура: 1100 ° C. Две зоны нагрева управляются отдельно: Скользящие направляющие в двух направлениях для плавного движения печи. Длина 200 мм для каждой зоны нагрева, общая длина нагрева 400 мм Зона постоянной температуры 250 мм, если две зоны нагреваются при одинаковой температуре Максимальная разница температур 500oC при размещении термоблока между двумя зонами
Мощность	Мощность одной зоны нагрева : 208-240 В переменного тока, 50/60 Гц, одна фаза, 2,5 кВт (требуется выключатель на 20 А)	Двойная зона нагрева Мощность: 208-240 В переменного тока, 50/60 Гц, одна фаза, 4 кВт (требуется прерыватель 50 А)  10-футовый кабель питания без  вилки  (попросите квалифицированного электрика установить вилку)
Температура нагрева	Максимум. Температура: 1100 ° C Постоянная температура: 1000 ° C
Скорость нагрева и охлаждения	Максимум. скорость нагрева и охлаждения зависит от рабочей температуры. Пожалуйста, нажмите на таблицы ниже, чтобы увидеть Макс. скорость нагрева и охлаждения варьируется в зависимости от диапазона температур. (Перед использованием вы должны откалибровать температуру и скорость охлаждения при нагревании в соответствии с вашими рабочими условиями)            График нагрева График         охлаждения
Трубки из плавленого кварца	Кварцевая трубка высокой чистоты: Две пары герметичных фланцев с рубашками водяного охлаждения и игольчатыми клапанами из нержавеющей стали Наружная труба  EQ-QZTube-101D-1400 : OD: 4 "x ID: 3,8" X 55 "Длина (OD 100 x ID 96 x 1400 мм) Внутренняя труба EQ-QZTube-80D-1800: OD: 3,15: x ID x 2,95 "x 70,8" Длина (OD 80 x ID 75 x 1800 мм
Вакуумные фланцы	Использование двойной трубки для индукции роста CVD на  металлической фольге  (обернутой вокруг внутренней поверхности трубки):   1-1. Ниже показана одна пара фланцев SS304 для уплотнения как внешней трубы, так и пространства между внешней и внутренней трубой (это пространство считается реакционной камерой). Левый боковой фланец: штуцер с игольчатым клапаном в качестве входа газа,  цифровой вакуумметр с диапазоном измерения от 10 ^ -4 до 1000 торр , вход / выход водяного охлаждения включены Правый боковой фланец: угловой клапан с фланцевым фитингом KF25, игольчатый клапан сброса вакуума, вход / выход водяного охлаждения в комплекте 1-2. Оставьте оба конца внутренней трубки открытыми для охлаждения газа.     Предельное давление вакуума: 10 ^ -2 торр (механическим насосом)                                           10 ^ -5 торр (турбомолекулярным насосом)
Регулятор температуры	Автоматическое ПИД-регулирование с 30 программируемыми сегментами для точного контроля скорости нагрева, охлаждения и времени выдержки. Встроенная сигнализация и защита от перегрева позволяют работать без обслуживающего персонала. Защита от перегрева и сигнализация позволяют работать без обслуживающего персонала. Погрешность измерения температуры +/- 1 ºC. Порт связи RS485. Расширенный контроль температуры  (опционально) MTS02-Y Комплект программного обеспечения для контроля температуры (для контроллеров серии YD518P) + 15-дюймовый пакет ноутбука доступен на панели опций. Вы можете обновить контроллер температуры до контроллера температуры  Eurotherm 3504,  который полностью совместим с LabVIEW. Этот пакет включает Eurotherm 3504 программатор, кабель связи (RS485 - USB) и компакт-диск с программным обеспечением. Нажмите на картинку ниже, чтобы просмотреть полную спецификацию контроллера температуры Eurotherm 3504.
Измерители массового расхода и газосмесительные установки	В левом нижнем корпусе установлены 4 прецизионных регулятора массового расхода (MFC) с цифровым дисплеем и регулировочной ручкой для контроля расхода газа: 4 газовых канала (при необходимости свяжитесь с отделом продаж MTI) MFC 1: диапазон управления от 0 до 100 SCCM MFC 2: диапазон управления от 0 до 200 SCCM MFC 3: диапазон управления от 0 до 200 SCCM MFC 4: Диапазон регулирования от 0 до 500 SCCM Точность расхода: ± 1% полной шкалы Вход и выход газа: трубный соединитель Swagelok 1/4 дюйма В нижнем корпусе установлен один газосмесительный бак объемом 80 мл. Написать отзыв Ваше имя: Ваш отзыв: Примечание: HTML разметка не поддерживается! Используйте обычный текст. Оценка:    Плохо           Хорошо Защита от роботов Введите код в поле ниже Продолжить Для звонков и заявок Для того, чтобы сделать заказ, рекомендуем воспользоваться поиском по каталогу. Выбрав нужное оборудование, его количество, можно отправить заказ через форму обратной связи. Или же просто пришлите нам заявку, или позвоните по телефону! Телефон: +7 (495) 646 49 88 WhatsApp: +7 (977) 684-80-24 Email: zakaz@batlab.ru Адрес: МО, г. Долгопрудный, Промышленный пр-д, д.10 BATLAB - Оборудование для разработки и производства Li-ion батарей Li-ion батареи и тестеры суперконденсаторов «BATLAB» осуществляет продажу и доставку оборудования для проектирования и производства Li-ion батарей, тестеров суперконденсаторов для скрининга производственной мощности карманных и других устройств. Все предложения от нас – это качество суперкласса и высокая надежность от производителей-брендов. Каталог ассортимента Торговая интернет-площадка «BATLAB» предлагает обширный выбор следующих сертифицированных товарных позиций: Аккумуляторные и другие лабораторные машины. Вакуумные духовки и перчаточные ящики. Гидравлические прессы. Шаровые мельницы. Многофункциональные системы двойной фильтрации для пара NMP покрытия литий-ионных аккумуляторных агрегатов. Автоматизированные линии по производству и сборке аккумуляторных батарей и суперконденсаторов. Автоматические механизмы для нанесения покрытий. Планетарные центробежные вакуумные смесители. Почему выгодно покупать у нас Сотрудничая с «BATLAB», как постоянный клиент, получаете ряд привилегированных преимуществ: Гарантийная и сервисная поддержка. Высококачественное оборудование – по демократичной стоимости. Квалифицированная консультативная помощь наших сотрудников. Программа лояльности – регулярные скидки и акции. Быстрая доставка заказа. Возможность выбора варианта оплаты товара. Приходя к нам за покупкой, гарантировано получаете действительно качественный товар с высоким эксплуатационным потенциалом.  У нас на складе всегда в наличии огромное количество оборудования от крупных изготовителей. batlab © 2026 +7 (495) 646-49-88
