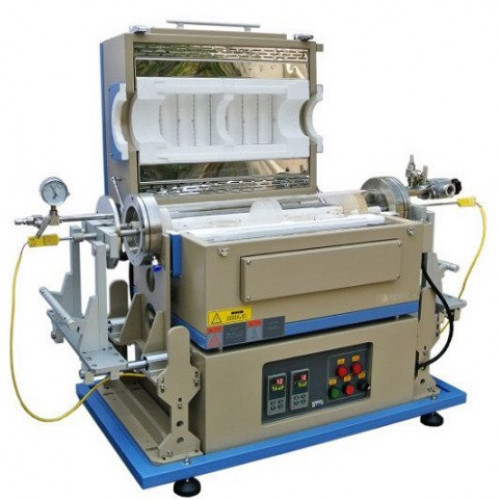

Особенности печи

• Двухслойный стальной корпус с воздушным охлаждением поддерживает температуру поверхности печи ниже 60 ° C.
• Обогрев коротковолновыми инфракрасными лампами для обогрева натощак
• Две зоны нагрева по 195 мм, общая длина 390 мм для HPCVD
• Держатель образца сдвигается внутрь выдвижного сильфона, что обеспечивает быстрое нагревание или охлаждение в вакууме или контролируемой атмосфере.
• Вакуумные фланцы и цифровой вакуумметр устанавливаются для немедленного использования.

Напряжение

• 208-240 В переменного тока, трехфазный, 50/60 Гц
• 24 кВт

Нагревательный элемент

• 16 шт. Галогенная лампа мощностью 1,5 кВт (диаметр = 10 мм, длина = 390 мм)
• Стандартный срок службы: 2000 часов. (зависит от скорости нагрева)
• Галогенная лампа является расходным материалом. Нажмите на картинку слева, чтобы заказать запасной.

Максимум. Температура

• 1100 ° C (<30 минут)
• 1000 ° C (непрерывно)

Точность температуры

• + / - 1 ° С

Максимум. Степень нагрева

• 50 ºC / с

Максимум. Скорость охлаждения

• 10 ° C / сек Макс. Скорость охлаждения от 1000 до 200 ° C:

Размер технологической трубки

• Трубка из плавленого кварца высокой чистоты
• Φ110 （OD ）× Φ106 （ID ）× 740 （L ）, мм

Скользящие рельсы

• Двойные направляющие из хромированной стали
• Длина направляющей: 400 мм

Термопара

• Два типа K, диаметр 1/4 дюйма, длина 24 дюйма

Регулятор температуры

• Два регулятора температуры включены для независимого управления двумя зонами через SCR
• Автоматическое ПИД-регулирование с 30 программируемыми сегментами для точного контроля скорости нагрева, охлаждения и времени выдержки.
• Встроенная защита от перегрева и поломки термопары.
• Защита от перегрева и сигнализация позволяют работать без обслуживающего персонала.
• Погрешность измерения температуры +/- 1 ºC.
• Порт связи RS485.
• Управление с ПК:
• MTS-02 Модуль управления  включается для управления ПК на этой печи.
• Новая версия ПК-модуля теперь совместима с Lab View 08.05.2014.
• Ноутбук можно заказать за 500 долларов вместе с печью. Мы рекомендуем заказывать у нас компьютер (ноутбук), чтобы избежать проблем с установкой программного обеспечения, так как мы выполним установку и тестирование перед отправкой.

Вакуумные фланцы

• Фланцы для быстрого вакуумирования из нержавеющей стали установлены на обоих концах трубки для облегчения сборки.
• Проходной патрубок диаметром 1/4 дюйма на левом фланце для вставки термопары типа K
• Цифровой вакуумметр включен
• Угловой клапан KF25 установлен для подключения к вакуумному насосу.
• Игольчатый клапан для сброса вакуума в комплекте
• Один выдвижной сильфон установлен на левом фланце, что позволяет удерживать образец в холодном состоянии при контролируемом вакууме или атмосфере.

Уровень вакуума

•  Ограничено вакуумным насосом
• 10 ^ -2 торр достигается механическим насосом
• 10 ^ -4 торр может быть достигнуто с помощью молекулярного насоса
• Насос в комплект не входит.

Водяное охлаждение (опция)

• Требуется охлаждающая вода.
• Убедитесь, что расход охлаждающей воды ≥ 10 л / мин, температура воды. <25ºC; давление> 25 фунтов на квадратный дюйм.
• Мы предлагаем использовать чиллер с рециркуляцией воды  серии EQ-KJ5000  в качестве системы охлаждения (заказывайте отдельно в сопутствующих продуктах ниже) для экономии воды.
• Предупреждение. Максимальное время выдержки этой печи RTP должно быть менее 600 секунд при 1000 ° C ~ 1100 ° C с водопроводной водой, в противном случае уплотнительное кольцо может расплавиться.

Размеры

• 1000mm×540mm×800mm

Нетто

~180 Kg
