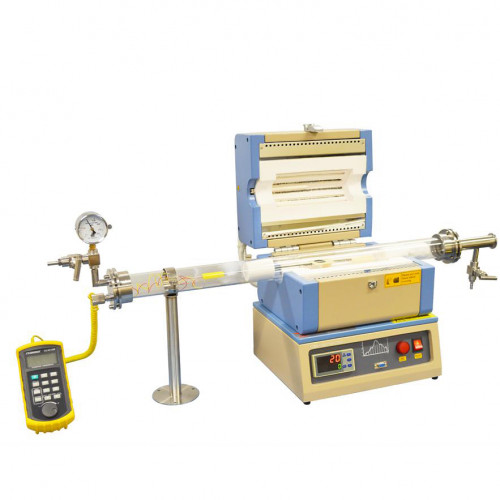

Особенности печи

• Один плоский держатель образца из оксида алюминия с высокой теплопроводностью (2 "Lx1" W) закреплен на образце типа K, а тепловая пара с держателем образца может перемещаться внутри кварцевой трубки, приводимой в движение магнитом вручную, чтобы найти желаемое температурное положение внутри трубки для испарения. или осаждение.
• Один сертифицированный NIST прецизионный датчик температуры  подключается к термопаре и держателю образца через проход на вакуумном фланце.
• Один магнит встроен внутрь термоблока, а другой магнит находится вне трубки. Перемещение внешнего магнита позволяет перемещать держатель образца с термопарой внутри трубки внутрь или наружу
• 30-сегментный программируемый регулятор температуры встроен в печь для настройки макс. рабочая температура до 1200oC в центре печи
• В  комплект входит один небольшой кварцевый тигель , который можно использовать для хранения испаряемого материала или, пожалуйста, подложите пластину сверху для осаждения в зависимости от вашего применения.

Мощность печи

• 110 В переменного тока или 208 - 240 В переменного тока, 50/60 Гц    (пожалуйста, подтвердите напряжение при размещении заказа)
• 1,5 кВт

Максимум. Температура

1200 ° C  (<1 час)

Постоянная температура

1100 ° C  (непрерывно)

Максимум. Степень нагрева

<=  20  ° C / мин

Зона нагрева

• Длина зоны нагрева: 8 дюймов (200 мм), одна зона. На следующем рисунке показано распределение температуры в зоне нагрева, нажмите, чтобы увеличить.
• Постоянная температура. Зона: 2,3 дюйма (60 мм) (+/- 1 ° C) при 1000 ° C
• Вы должны измерить температурный профиль печи для вашего собственного применения, прежде чем производить рост пленки.

Регулятор температуры

• Автоматическое ПИД-регулирование через твердотельное реле с 30 программируемыми шагами
• Встроенная защита от перегрева и отказа термопары
• Дополнительно:   печь может управляться от ПК с установленным  модулем управления . Пожалуйста,  закажите модуль управления MTS02-B за дополнительную плату.

Точность температуры

+/- 1 ° С

Нагревательные элементы

Сплав Fe-Cr-Al, легированный Мо

Размер трубки

• 2-дюймовая кварцевая трубка  (внешний диаметр 50 мм, внутренний диаметр 44 мм, длина 1000 мм)
• В комплект входят два блока труб из волокнистой керамики для блокировки теплового излучения из камеры трубки. (Керамические блоки должны быть полностью вставлены в топочную камеру перед нагревом)
• В комплект входит одна небольшая кварцевая лодочка для размещения проб или материалов для испарения.

Вакуумные фланцы

Фланец 2 дюйма по умолчанию с фитингами Bard 1/4 дюйма, проходным отверстием для трубки 1/4 дюйма (для вставки термопары с внешним диаметром 1/4 дюйма) и вакуумным портом KF25 ( щелкните изображение ниже, чтобы увидеть подробности)


Уровень вакуума

10 ^-2 мм рт.ст.  ( с помощью механического насоса)


Установочные порты
      и
дополнительные детали

• Вам может понадобиться  вакуумный клапан на конце вакуумного порта (щелкните изображение слева, чтобы заказать)
• Вы можете рассмотреть возможность заказа   фланца быстрого соединения за дополнительную плату.

• Вы можете заказать многоканальную систему подачи газа для работы с DVD или CVD.



Размеры

С закрытой крышкой: 1055 мм (Д) × 300 мм (Ш) × 400 мм (В)
С открытой крышкой: 1055 мм (Д) × 300 мм (Ш) × 560 мм (В)

Нетто

22 Kg

Размер  упаковки доставки

48 дюймов (Д) x 24 дюйма (Ш) x 28 дюймов (В)

Вес с упаковкой

120 фунтов

Гарантия

Ограниченная гарантия сроком на один год с поддержкой времени подъема (на расходные материалы, такие как технологические трубки и уплотнительные кольца, гарантия не распространяется.

Ноутбук, программное обеспечение и управление Wi-Fi (опционально)

• Совершенно новый ноутбук с Microsoft Window 10 и Microsoft Office 2013 (30-дневная бесплатная пробная версия) для немедленного использования.
• Система контроля температуры на основе Labview позволяет пользователю редактировать температурный профиль, управлять рецептами термообработки, записывать и отображать данные для печей MTI.
• Беспроводной пульт дистанционного управления обеспечивает рабочий диапазон до 300 метров.
• Вышеуказанные функции доступны по запросу и за дополнительную плату (до 1000 долларов США). Пожалуйста, свяжитесь с нами для получения дополнительной информации.
