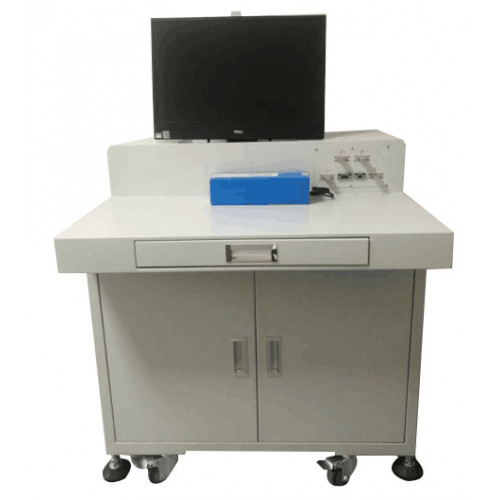

Комплексное испытательное оборудование для готовой батареи - это быстрое и точное испытательное оборудование для проверки работоспособности готовой батареи. Основные элементы тестирования включают в себя: напряжение холостого хода, внутреннее сопротивление переменного тока, испытание на разряд, испытание на перегрузку по току, испытание на защиту от короткого замыкания, испытание на зарядку и испытание на защиту от зарядки. В системе используется 32-битный процессор ARM и 16-битный аналого-цифровой преобразователь напряжения и тока. По сравнению с аналогичным оборудованием, система обладает такими преимуществами, как быстрая скорость тестирования, высокая точность тестирования и поддержка одновременной работы нескольких устройств. Он широко используется в автомобильной электронике, авиакосмической промышленности, кораблях, накопителях солнечной энергии, электрическом велосипеде, электрическом мотоцикле, резервной аккумуляторной батарее, источнике питания связи и т. Д.

2.  Осно​вные характеристики оборудования

1. Длительная выходная мощность оборудования 2кВт.

2. Мощность непрерывной нагрузки оборудования составляет 12кВт.

3. Максимальное испытательное напряжение составляет 100 В. (можно настроить в соответствии с требованиями)

4. Максимальный зарядный ток (20 А ), разрядный ток (100 А ) и перегрузка по току разряда (200 А ). (можно настроить в соответствии с требованиями)

5. Программируемый контроль тестовых заданий.

6. Дружественный человеко-машинный интерфейс верхнего компьютера.

7. Поддержка одного верхнего компьютерного программного обеспечения для управления 8 устройствами.

8. Устройство поддерживает последовательный порт и сетевую связь с компьютером верхнего уровня.

9. Записи тестов можно сохранять в базу данных (SQL) или файл (Excel).

10. Поддержка экспорта и импорта тестовых проектов.

11. Оборудование поддерживает зарядку и разрядку аккумуляторов с одним и тем же портом и с разделенным портом.

12. Устройство поддерживает функцию зарядки и активации аккумулятора.

13. Тест оценки целостности аккумуляторного блока.

14. Проверка внутреннего сопротивления аккумуляторной батареи.

15. Нагрузочный тест аккумуляторной батареи.

16. Тест защиты от высокого тока аккумуляторной батареи.

17. Проверка защиты от короткого замыкания на подлинность батареи.

18. Тест непрерывной зарядки аккумулятора.

19. Тест защиты от сильноточной зарядки аккумуляторной батареи.

20. Входное напряжение оборудования - 220 В переменного тока / 50 Гц. (входная линия должна быть заземлена)

21. Входная оболочка оборудования хорошо заземлена.

3. Тестовые задания

1. Напряжение холостого хода: проверьте напряжение как на положительном, так и на отрицательном конце батареи разомкнутой цепи.

2. Внутреннее сопротивление переменного тока: проверьте сопротивление на обоих концах цепи разряда батареи.

3. Тест на разряд: проверьте емкость аккумулятора при длительной нагрузке, дайте аккумулятору непрерывно разряжаться в течение определенного времени и проверьте падение напряжения.

4. Испытание на перегрузку по току: проверьте функцию защиты от сильноточного разряда аккумулятора и активируйте функцию защиты от перегрузки по току разряда платы защиты аккумулятора.

5. Защита от короткого замыкания: проверьте время защиты от короткого замыкания положительного и отрицательного полюса аккумулятора ( уровень микросекунд ).

6. Проверка зарядки: проверьте функцию непрерывной зарядки аккумулятора и проверьте, работает ли функция зарядки аккумулятора.

7. Испытание на перегрузку по току при зарядке: проверьте функцию защиты от сильноточной зарядки аккумулятора, и функция защиты от тока зарядки платы защиты аккумулятора срабатывает при сильноточной зарядке аккумулятора.

4.  Разрешение тестового диапазона

5.  Аксессуары для оборудования
