Dip Coater обеспечивает высокие характеристики, простое в использовании интегрированное программное обеспечение и низкую стоимость, что дает исследователям инструменты для нанесения покрытий на высококачественные пленки по разумной цене.

Покрытие погружением - один из наиболее широко используемых процессов нанесения покрытий в промышленности и в академических кругах для получения тонких пленок материалов. Контролируя скорость вывода подложки из раствора, можно изменять толщину нанесенной пленки. Используя высокоточный двигатель, скорость вывода - и, следовательно, толщину пленки - можно контролировать с высокой степенью точности и воспроизводимости

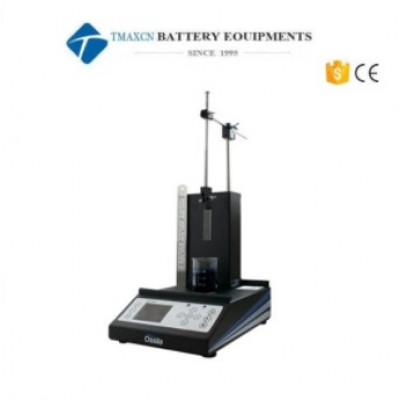

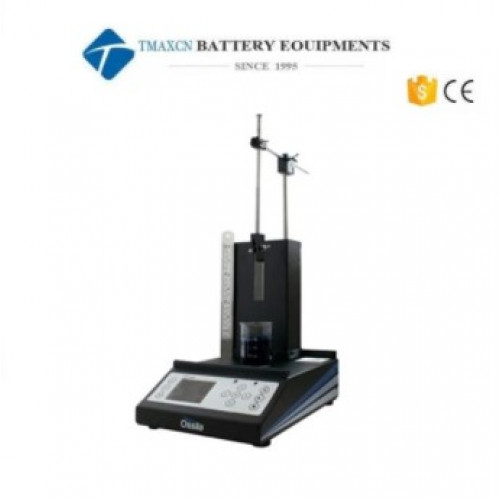

Изометрический вид Dip Coater ：

В устройстве для нанесения покрытия погружением используются те же высокоточные ступени, что и в нашем устройстве для нанесения покрытия на штамп и шприцевом насосе, чтобы обеспечить точное перемещение. В результате получаются высококачественные фильмы, которые легко и многократно снимаются - каждый раз давая вам желаемый результат. На этот продукт предоставляется БЕСПЛАТНАЯ двухлетняя гарантия, поэтому вы можете быть уверены в маловероятном случае сбоя / повреждения системы.

Функции:

Высокоточный двигатель. Основываясь на моторизованных ступенях, используемых в машине для нанесения покрытий с щелевыми головками и шприцевом насосе, мы разработали двигатель с высокой степенью точности и воспроизводимости. Вы можете быть уверены, что каждый раз, нанося покрытие на образец, вы всегда будете получать одни и те же результаты.

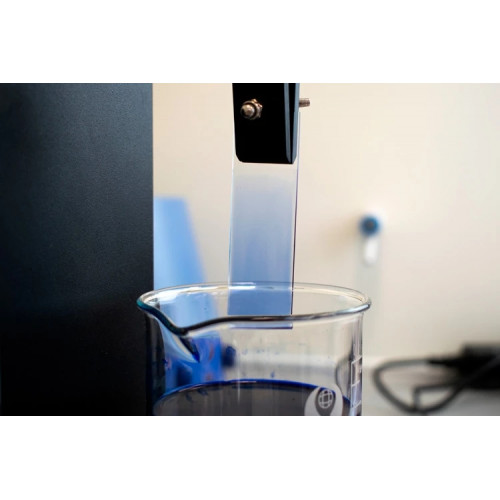

Плавное движение - с микрошаговым двигателем ваша подложка будет погружаться и извлекаться плавными и точными движениями, обеспечивая высококачественное пленочное покрытие.

Универсальная совместимость с подложками - можно наносить покрытие на подложки различных размеров, форм и материалов погружением.

Широкий диапазон скоростей - наш Dip Coater может извлекать субстрат из раствора со скоростью от 0,01 мм / с до 50 мм / с. Это дает широкий диапазон толщины покрытия - и все это с помощью одной системы нанесения покрытия погружением.

Компактный размер - небольшая занимаемая площадь системы позволяет выполнять измерения даже в самых маленьких и загруженных лабораториях! Имея общую площадь стола 20 см x 30 см, вы можете быть уверены, что Dip Coater поместится в вашей лаборатории.

Прочная нескользящая конструкция - с прорезиненными ножками Dip Coater останется там, где вы хотите!

Простое в использовании программное обеспечение - встроенное программное обеспечение и элементы управления на Dip Coater были разработаны, чтобы упростить вам программирование эксперимента. Путем установки скорости погружения, времени выдержки, скорости извлечения и времени высыхания можно завершить весь процесс нанесения покрытия погружением.

Полноцветный дисплей - при любом освещении вы можете легко прочитать цветной экран Dip Coater! Угловой экран был продуман для комфортного просмотра в лаборатории.

Встроенная безопасность - Обеспечивая высочайшую степень безопасности, Dip Coater имеет встроенную в программное обеспечение систему обнаружения сбоев. Это позволит обнаружить, когда субстрат или рычаг врезаются в основание устройства для нанесения покрытий или стакана. Обнаружив это, двигатель остановится. Это снижает вероятность повреждения ваших образцов, стеклянной посуды или самого устройства для нанесения покрытия погружением.

Переменная скорость вывода - скорость вывода может варьироваться по длине субстрата. Это позволяет создавать градиенты толщины пленки для быстрой оптимизации толщины пленки.

Сохраненные рецепты - установка для нанесения окунания может сохранять до 20 различных рецептов покрытия. Это экономит время, позволяя сохранять рабочие рецепты для будущего использования - идеально подходит для загруженных лабораторий, где несколько ученых используют одно и то же оборудование!

Быстроразъемный зажим - наша конструкция быстросъемного зажима позволяет пользователю быстро загружать и выгружать образцы на манипулятор погружения.

Магнитное крепление для линейок - встроенные магниты удобно расположены рядом с зажимом, поэтому вы можете удобно закрепить металлическую линейку на месте для хранения или для облегчения измерения. (Линейка входит в комплект поставки этого продукта.)

Программного обеспечения:

Встроенное программное обеспечение Dip Coater (ПК не требуется) позволяет осуществлять как ручное, так и автоматическое управление. Ручное нанесение покрытий позволяет независимо настраивать погружение и вывод системы. В системе имеется 10 индивидуальных пользовательских профилей, каждый из которых позволяет сохранять до 20 уникальных программ рецептов.

Для автоматического нанесения покрытия скорости погружения и извлечения можно устанавливать независимо. Если необходима переменная толщина по всей подложке, можно установить градиент скорости вывода по длине подложки. Как время погружения основы, так и время высыхания можно контролировать, в то время как процедуру можно повторить с помощью функции «Повторить циклы».

Кроме того, Dip Coater имеет несколько встроенных функций безопасности, включая программную систему обнаружения сбоев. Это остановит движение системы, если она обнаружит падение субстрата в стакан, что избавит пользователя от повреждения образца или стаканов.

Теория：

Покрытие окунанием использует поведение мениска раствора в точке выхода субстрата из ванны с раствором, чтобы контролировать толщину и свойства нанесенной пленки. Взаимодействие между гравитационной силой, действующей на отбираемый раствор, капиллярными силами раствора, поверхностным натяжением и силами инерции, в конечном итоге, определяет количество раствора, нанесенного на подложку. Хотя существует множество факторов, влияющих на определение силы этих сил и того, как достигается равновесие между ними, почти все они постоянны для данного решения.

Толщина пленок, образующихся при нанесении покрытия погружением, наиболее точно определяется уравнением Ландау-Левича.

Величины c,  ρ , γ  и η  являются свойствами нанесенного раствора; где c - константа, которая зависит от поведения раствора, ρ  - плотность раствора, γ  - поверхностное натяжение на границе раздела жидкость-воздух, а η - вязкость раствора. Величина g - гравитационная постоянная, а U - скорость вывода.

Обратите внимание, что на практике эти уравнения не дают полностью точных теоретических определений толщины тонких пленок.

Это связано с тем, что показатель скорости вывода может изменяться в зависимости от свойств раствора. При попытке оптимизировать условия обработки следует брать калибровочные кривые для используемого раствора.
