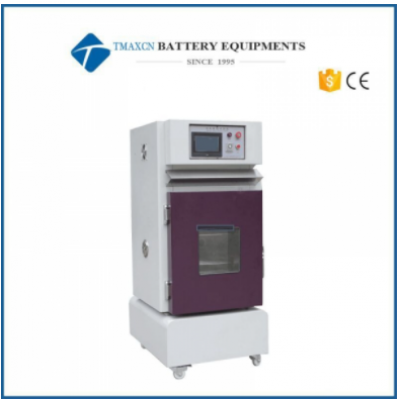

Машина для испытания на короткое замыкание
- Производители TMAX
- Модель:TMAX-6055-NT
- Наличие:Есть в наличии
Описание оборудования :
1. Сильноточный тестер короткого замыкания с дистанционным управлением разработан для удовлетворения различных требований к испытаниям на короткое замыкание аккумуляторных батарей. Машина для испытания на короткое замыкание должна соответствовать диапазону внутреннего сопротивления в соответствии со стандартными требованиями. ≤ 100 мОм, чтобы получить максимальный ток короткого замыкания, необходимый для испытания.
2 Режим управления: управление PLC, использование Шнайдер контактор переменный ток в качестве переключателя компонента, набор условия испытаний на интерфейсе PLC, контактор сосет и передавать сильный ток короткого замыкания , чтобы сделать все Замыкание, достигает испытание требуемого тока, сопротивление контура в в процессе из в оборудовании (т.е. контактор сопротивления + подключение терминала + батареи фиксатору полное сопротивление от 80± 20 мОм). Максимальный ток короткого замыкания от контактора - 1000А. Максимальный ток короткого замыкания, который может выдержать испытательная цепь, составляет 1000 А. Температура поверхности батареи, данные об изменении напряжения и данные об изменении тока во время испытания обнаруживаются элементом сбора данных и передаются обратно в основную программу управления ПЛК .
Критерии:
GB 31241-2014 «Требования безопасности к литий-ионным аккумуляторам и аккумуляторным блокам для портативных электронных устройств» GB / T 18287-2013 «Общие технические требования к литий-ионным аккумуляторам сотовых телефонов»
GB / T 8897.4-2008 "Требования безопасности литиевой батареи оригинальной батареи Часть 4"
YD / T 2344.1-2011 «Литий-железо-фосфатная батарея для связи. Часть 1: Встроенная батарея» GB / T 21966-2008 «Литиевые батареи и батареи в транспортных требованиях безопасности»
МТ / Т 1051-2007 «Литий-ионный аккумулятор для шахтерской лампы»
YD 1268-2003 «Требования безопасности и методы испытаний для литиевых батарей и зарядных устройств для мобильных телефонов» GB / T 19521.11-2005 «Литиевые батареи опасные грузы опасные характеристики испытания на безопасность»
YDB 032-2009 "Литий-ионный аккумулятор для резервного питания" UL 1642 "Стандарт литиевых аккумуляторов"
UL 2054 «Аккумулятор для бытового и коммерческого использования»
UN38.3 «Рекомендации по перевозке опасных грузов - Руководство по испытаниям и критериям, часть III» MH / T 1052-2013 «Спецификация испытаний литиевых батарей на воздушном транспорте»
IEC62133-2012 «Требования безопасности для батарей и аккумуляторов, содержащих щелочные или некислотные электролиты» IEC 62281: 2004 «Требования безопасности для литиевых батарей и батарей при транспортировке»
IEC 60086: 2007 «Оригинальная батарея, часть 4 Требования безопасности для литиевых батарей».
Особенность:
Система контроля | 1. Сенсорный интерфейс ПЛК . 2. ПИД-регулирование температуры, автоматическая постоянная температура и компенсация высоких температур. 3. Запишите температуру поверхности батареи, ток и напряжение. 4. Процесс тестирования контролируется автоматически . |
Сильноточный контактор | 1. Номинальный рабочий ток составляет 1000 А постоянного тока, оснащен последовательной системой гашения дуги с вертикальной перегородкой с магнитным нагнетателем . 2. Электромагнитная система и главный контакт гашения дуги системы соответственно закреплены на раме установки базовой, приняв угол поворота биений типа электромагнитная система и двухобмоточная катушка притяжения для установки нажимного оребрения |
устройство на вращающихся краях и углах; 3. Контактор изготовлен из меди. низкое сопротивление и быстрый отклик | ||
дистанционное управление | 1. Беспроводное управление на большом расстоянии ; 2. Надежная, стабильная, самоблокирующаяся и блокирующая функция, сильная защита от помех , длительный срок службы. | |
Получение напряжения | Напряжение измерения: 0-100 В, гарантия точности испытаний Точность дисплея: FS ± 0,2% показания ± 1 цифра Метод действия: 2 интегральных метода Частота сбора данных: 2 раза в секунду Количество каналов: 2 канала | |
Текущее приобретение | Измерительный ток: 0-1000А Точность отображения: FS ± 0,2% показания ± 1 цифра Метод действия: 2 интегральных метода Частота сбора данных: 2 раза в секунду Количество каналов: 2 канала | |
Получение температуры | Температура измерения: -20-600 ° C Точность отображения: 0,5 ° C Частота сбора данных: 1 раз в секунду Количество каналов: 4 канала | |
Материал оборудования | Внутренняя коробка 1,5 мм SUS # 201 из нержавеющей стали, Наружная коробка: обработка для выпечки холоднокатаной стальной пластины толщиной 1,5 мм. | |
Функция вентиляции | Слева от оборудования есть воздухозаборник, а наверху - выход дыма. В выхлопные газы, образующиеся во время испытания, могут быть выпущены наружу через верхний вентилятор и резервный вытяжной канал. | |
Взрывозащищенная функция | 1. Смотровое окно представляет собой трехслойное закаленное стекло. 2. Структура испытательного бокса разделена на внутренний слой, внешний слой и промежуточный сэндвич. 3. Дверца испытательного бокса изготовлена из высокопрочной петли из нержавеющей стали, безопасной и надежной. 4. Устройство сброса давления: на задней стороне устройства имеется отверстие для сброса давления и взрывозащищенное исполнение, диаметром 100 мм. |
