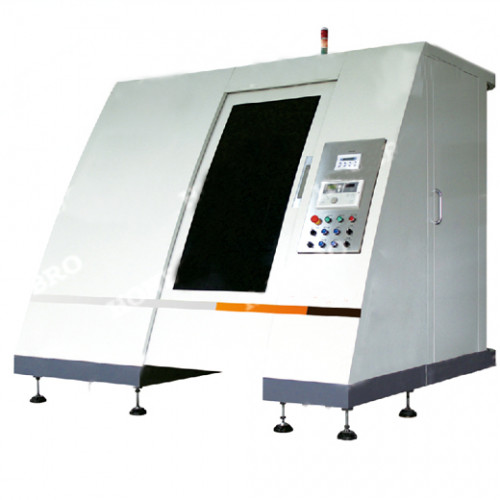

Машина непрерывной продольной резки TMAX-A-004
- Производители TMAX
- Модель:TMAX-A-004
- Наличие:Есть в наличии
Машина непрерывной продольной резки TMAX-A-004
Функции
- Машина для продольной резки непрерывного действия обеспечивает подачу, резку, щетку порошковой пыли, сбор материала, после прокатки всего объема продольной резки полюсного наконечника батареи до необходимой ширины оборудования автоматизации.
- В машине используется режим пассивной размотки полюсного наконечника с двойным конусным опорным цилиндром и реализуется автоматическое управление коррекцией отклонения за счет отслеживания оптического волокна во время разматывания, а полностью автоматическая система управления натяжением с обратной связью осуществляет контроль натяжения размотки и реализует размотку с постоянным натяжением. ; Фартук сверхточного режущего инструмента обеспечивает продольную нарезку и поперечную намотку верхнего и нижнего валов, скользящий вал выполняет намотку, следящий ролик определяет перемещение положения, подает диаметр намоточного ролика и автоматически контролирует и регулирует линейную скорость намотки и намотку. натяжение, и натяжение каждой полосы контролируется независимо, чтобы поддерживать постоянство.
- Фартук для режущего инструмента : новый фартук для инструмента 110, лезвия Φ 110, многократно отполированные верхние и нижние лезвия
- Система удаления пыли : при резке лезвий на каждой части отдельной вакуумной аспирации присыпки, положительный и отрицательный полюсные наконечники скручиваются вверх и вниз после стрижки волос щеткой аспирация порошка и вакуумная аспирация, могут быть синхронизированы для удаления пыли на пластине с промышленным пылесборником бесшумного типа.
- Вал скольжения выполняет намотку, рассчитывает диаметр рулона в реальном времени и контролирует натяжение конуса, чтобы гарантировать равномерность натяжения и равномерность разматывания каждого продольного продукта.
- Принять пневматический цилиндр для толкания намоточного ролика, прост в эксплуатации.
- Сбор лома : волочильный ролик, только тяговое усилие с двумя краями, удерживайте внешний край двух натяжений в соответствии с натяжением, указанным в статье, функция обнаружения дефектов края пластины, оснащена емкостью для отходов большой емкости.
- Система управления : ПЛК, серводвигатель, регулятор натяжения и пневматический элемент - известные импортные продукты.
- Гуманизированное управление : все стандартные кнопки расположены с правой стороны оператора, когда оператор стоит перед машиной, полосы текут слева направо, и машиной может управлять только один человек.
Основные моменты
- Нож может быть повторно отремонтирован в форме после наматывания листа, без шнурка, порошка, вора, трещин, складок, следов поверхности. Неровные дефекты качества и т. Д.
- Отображение функций сигнализации неисправности оборудования, удобное обслуживание
Технические параметры
ЭЛЕМЕНТ |
ОСНОВНЫЕ ПАРАМЕТРЫ |
| Размеры |
Д × Ш × В: 2633x2500x2580 мм |
| Масса |
3,8 т |
| Мощность |
AC380V 50 Гц, 6,1 кВт |
| Источник воздуха |
0,5-0,7 МПа ， 5 л / мин |
| Скорость продольной резки |
0-50 м / мин, плавная регулировка |
| Точность ширины продольной резки |
± 0,05 мм |
| Змеевидное отклонение края |
≤ ± 0,1 мм / м |
| Равномерность намотки |
± 0,15 мм |
| Кромка заусенец |
≤7um |
| Применимый диапазон |
30мм-620мм |
| Действие |
99% |
Характеристики
Вес
3,8 т
Источник воздуха
0,5-0,7 МПа 5 л / мин
Мощность
AC380V 50 Гц, 6,1 кВт
Размеры
2633x2500x2580 мм
