Настроить блок питания

AC380 ± 10% ， мощность: 15кВт

Вход газа

Минимальное давление воздуха на входе должно быть не менее 0,1 МПа, а максимальное давление воздуха не должно превышать 1,0 МПа.

Во всей машине есть два зажима. Одиночный зажим находится под давлением цилиндром диаметром 250 мм. Когда давление воздуха на входе достигает 0,6 МПа, максимальное давление в одном цилиндре составляет 2000 кг.

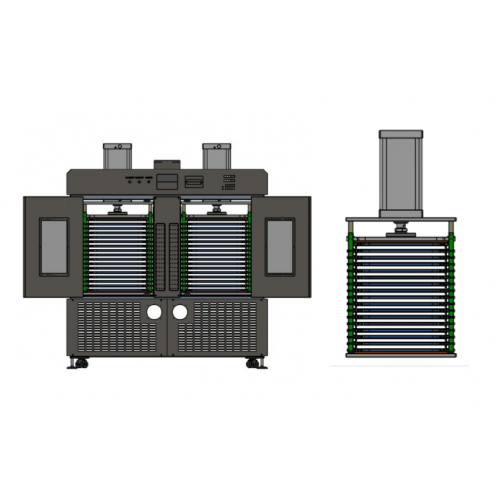

приспособление

Каждое приспособление разделено на 17 слоев нагревательных пластин, и между нагревательной пластиной и приспособлением предусмотрены меры по теплоизоляции. Каждый слой нагревательной платы оснащен датчиком температуры, ПЛК может отслеживать датчик температуры каждого слоя нагревательной панели и отображать значение определения температуры на сенсорном экране.

модель управления

Оборудование реализует управление ПЛК: оно может устанавливать целевую температуру нагрева, а оборудование может управлять нагревательной пластиной в соответствии с целевой температурой, а также своевременно защищать и сигнализировать в случае перегрева нагревательной пластины.

ПЛК может осуществлять 5-ступенчатое регулирование давления на приспособлении, а точность контроля давления может достигать ± 30 кг.

рабочая температура

Комнатная температура ~ 90 ℃ , точность контроля температуры каждой нагревательной пластины ± 3 ℃ .

метод измерения

Четырехпроводный метод используется для измерения силы тока и напряжения электрического сердечника. Цепное соединение светильника с оборудованием осуществляется специальной печатной платой. Электродная пластина устанавливается на оборудование. Быстрое и надежное соединение между оборудованием и схемой светильника реализуется путем прижатия аккумулятора с помощью верхней и нижней прижимных пластин.

Диапазон настройки напряжения заряда и разряда

Диапазон настройки зарядного напряжения: 0 мВ ～5000 мВ (разрешение 1 мВ);

Диапазон настройки напряжения разряда: 2000 мВ ~ 5000 мВ (разрешение 1 мВ).

Диапазон настройки тока заряда и разряда: 0 мА ~ 5000 мА (разрешение 1 мА).

Точность контроля измерений

Точность контроля измерения напряжения: ± (0,1% полной шкалы + 0,1% полной шкалы);

Точность контроля измерения тока: ± (0,1% полной шкалы + 0,1% среднеквадратичной ошибки);

Точность управления измерением времени: ± (0,1% полной шкалы + 0,1% средней нормы).

Конечное состояние заряда и разряда

Зарядка постоянным током (CC): конечными условиями являются напряжение, время и емкость;

Зарядка постоянным током и постоянным напряжением (CC-CV): конечными условиями являются ток, время и емкость;

Метод разряда: Конечным условием разряда при постоянном токе (DC) является напряжение, время или емкость.

Основные функции программного обеспечения

1. Контролировать конечные условия процесса по времени, напряжению, току и другим параметрам;

2. Рассчитайте параметры зарядной емкости аккумулятора;

3. Функции редактирования и управления процессом зарядки и разрядки:

3.1 можно установить до 32 параметров рабочего шага;

От 3,2 до 256 циклов;

3.3 каждый рабочий этап может быть выбран из зарядки постоянным током, зарядки постоянным током и напряжением, полки, разрядки постоянным током, цикла и других атрибутов;

3.4 отредактированный файл процесса может быть заархивирован для ожидания.

4. Зарядный ток может быть установлен в диапазоне (0-5000) мА, напряжение заряда может быть установлено в диапазоне (0-5000) МВ, напряжение разряда может быть установлено в диапазоне (2000-5000) МВ, а время каждого шага может быть установлен от 1 до 1000 мин.

5. Контроль безопасности программного обеспечения:

5.1 установить, что рабочие данные и кривая каждой точки могут быть сохранены автоматически после завершения рабочих шагов, а программное обеспечение имеет функцию сигнализации превышения емкости;

5.2 защита от перезарядки: когда напряжение превышает установленное значение защиты от перезарядки, остановите процесс канала, и можно установить установленное значение;

5.3 мощность вне допуска защиты: когда мощность электрического сердечника превышает определенный диапазон, остановите поток канала;

6. Аккумулятор можно отсортировать и снабдить световым индикатором. Режим сортировки может быть установлен по емкости, времени, напряжению холостого хода, среднему напряжению, напряжению с фиксированной точкой и т. Д.

7. Данные заряда и разряда каждой батареи могут формировать форму списка данных, которую пользователи могут просматривать или распечатывать.

Устройство поддерживает функцию распознавания штрих-кода и может реализовать взаимно однозначное соответствие между батареей и каналом и записывать производственные данные.

Функция защиты системы

1. Защита от перегрузки по току, пониженного тока, перенапряжения, пониженного напряжения и повышенной емкости: в процессе можно установить верхнее и нижнее предельные значения напряжения, тока и емкости батареи. При достижении предельных условий система автоматически переведет аккумулятор в спящий режим и сообщит об ошибке в программном интерфейсе.

2. Защита от тока утечки: обнаружено, что ток утечки превышает 200 мА в течение трех раз в рабочем состоянии, а входное питание импульсного источника питания отключено.

3. Защита от перенапряжения при зарядке: когда система проверяет аккумулятор во время зарядки, когда напряжение аккумулятора выше верхнего предельного напряжения, аккумулятор перестает заряжаться.

4. Защита от пониженного напряжения разрядки: когда система проверяет аккумулятор во время разрядки аккумулятора, когда напряжение аккумулятора ниже нижнего предельного напряжения, аккумулятор перестает разряжаться.

5. Защита оборудования от отключения питания: в случае аварийного отключения питания оборудования текущий этап процесса может быть продолжен;

6. Он имеет функцию депозита для ненормального канала;

Вес оборудования

Вес прибора составляет менее 350 кг, вес всей машины составляет менее 1200 кг, а отношение общего веса к площади подшипника составляет ≤ 500 кг / м2.

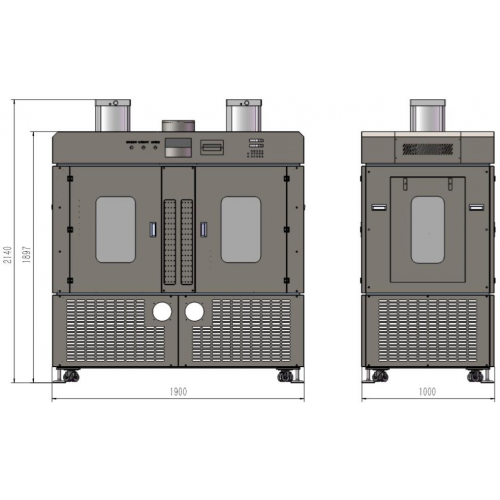

Габаритные размеры оборудования

L × Ш × H ≤ 1900мм × 1000 мм × 2140mm ( Допустимое отклонение поля допуска ± 20 мм )
