Нормальный рабочий диапазон давления

0 ~ 20 метрических тонн

Значение манометрического давления для преобразования силы



Примечания:

• Преобразование отображаемого значения давления в фактическое приложенное усилие: 1 МПа = 0,5 тонны
• Фактическая сила, приложенная к гидравлическому цилиндру (Тонна), равна силе, приложенной к вашей обрабатываемой детали
• Для расчета действительного давления (МПа), приложенного к вашей заготовке, следуйте приведенным ниже уравнениям:

          Р = Т / (πr ^ 2) xg x 10



• P: Давление (МПа), приложенное к вашей заготовке
• T: сила (тонна), приложенная к гидравлическому цилиндру.
• g: стандартная сила тяжести . g  ≈ 9,8 м / с 2
• π: ~ 3,14
• r: Радиус (см) обрабатываемой детали
• * 1 метрическая тонна = 1000 кг; 1 МПа ≈ 10 кгс / см 2

Стабильность давления

1 МПа / 10 мин

Мощность

• Стандарт: 220 В переменного тока 50/60 Гц (однофазный) 180 Вт
• Дополнительно: закажите  трансформатор 110-220 В мощностью 1000 Вт для работы при напряжении ниже 110 В.

Электрический гидравлический насос

• Манометр со встроенным реле предустановленного давления (точность +/- 0,5% полной шкалы)
• Нагрузка по давлению прекратится, когда давление достигнет предустановленной точки.

Расстояние хода нижнего гидроцилиндра

0-20 мм

Top Поддержка Винт Регулируемая высота

180 мм

Защитная крышка

• Прозрачный пластик для безопасности
• Примечание: во время нажатия необходимо закрыть защитную дверцу.

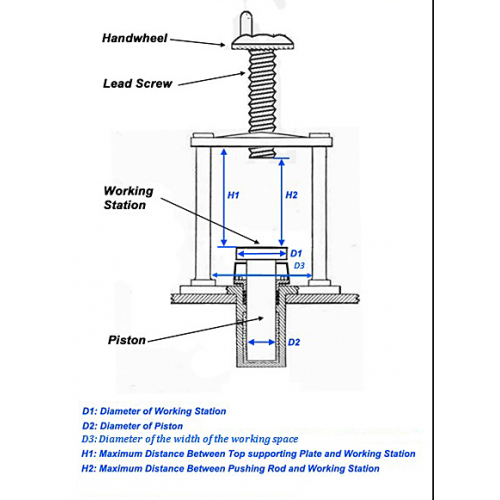

Размеры рабочего пространства под рамой


D1: 98 мм
D2: 87
мм D3: 105 мм
H1: 150 мм
H2: 120 мм

Габаритный размер

330 мм (Д) x 380 мм (Ш) x 480 мм (В)

Нетто

35 кг

Пресс умирает

• Плашки различного диаметра  доступны по запросу за дополнительную плату.

Гарантия

• Ограниченная стандартная гарантия на один год

Согласие

• Сертификат CE
