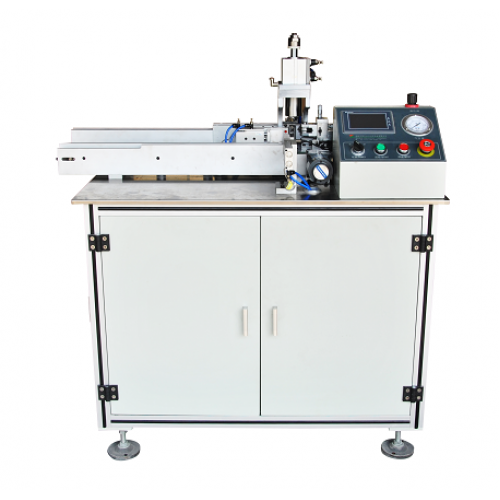

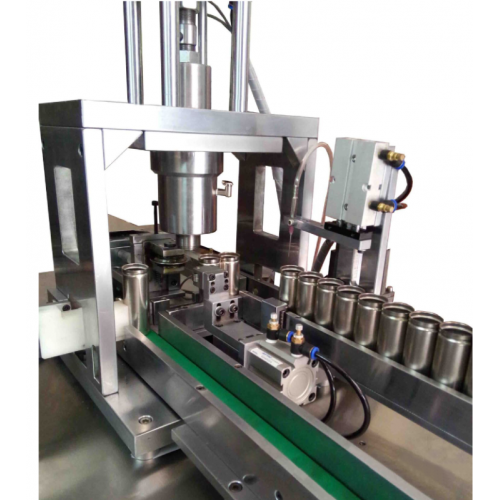

Вертикальный автоматический станок для нарезания канавок для сборки цилиндрических аккумуляторов
- Производители TMAX
- Модель:TMAX-LSGC
- Наличие:Есть в наличии
Применимая модель стального корпуса |
18 650 /21700/26650/32650 / AA / AAA доступны по запросу |
Номинальное напряжение |
380 В , 50 Гц |
Номинальная мощность |
0,75 кВт |
Рабочее давление воздуха |
0,5-0,6 МПа |
Контроль
|
Удобный HMI с управлением сенсорным экраном ПЛК обеспечивает простую настройку программы |
Точность обработки канавок |
+/- 0.1 mm |
Срок службы канавочного лезвия |
> 1 миллион раз |
Пазовая сила |
6 кгс / см ^ 2 |
Масса |
175 кг |
Высота материала на входе и выходе и грунт |
Около 900 мм |
Внешний размер |
L1100 * W700 * H1250 мм |
Погрешность толщины варочной панели |
± 0,01 мм |
Обработка кромки ножа |
>0.4 |
Погрешность штамповочной головки для раскатки канавок |
± 0,01 мм |
Глубина канавки |
± 0,02 мм |
Концентричность головки паза |
± 0,01 мм |
Концентричность головки паза и вершины хвоста |
± 0,02 мм |
Параметры процесса
Название места размера |
Допуск (мм) |
Концентричность паза |
± 0,03 мм |
Погрешность внутреннего диаметра канавки |
± 0,03 мм |
Ошибка высоты канавки |
± 0,03 мм |
Погрешность высоты кромки канавки |
± 0,03 мм |
После прокатки канавки в стальной оболочке нет расширения или эллипса. |
≤0.08 |
Покрытие царапины, выпадение и другие явления |
Без |
