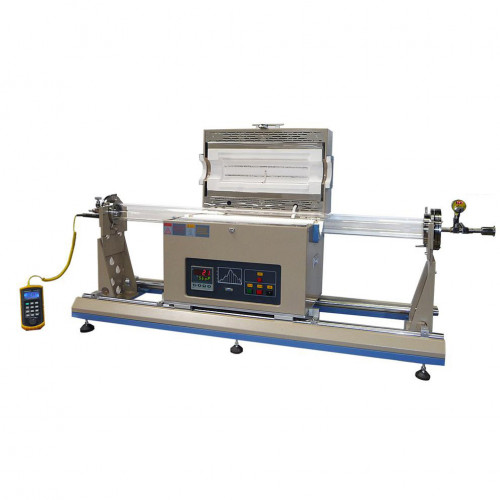

Структура печи

• Двухслойная стальная конструкция с двумя вентиляторами воздушного охлаждения
• На дне печи установлена ​​одна пара направляющих, что позволяет вручную перемещать печь из стороны в сторону.
• Вакуумные фланцы и цифровой вакуумметр устанавливаются для немедленного использования.
• Длина направляющей составляет около 1200 мм, печь может перемещаться на расстояние 600 мм.

Мощность

2,5 кВт

Напряжение

208-240 В переменного тока, однофазный, 50/60 Гц

Максимум. Температура

1200 ° C (<1 час)

Постоянная температура

1100 ° С

Скорость нагрева и охлаждения

Длина зоны нагрева

440 мм (одна зона)

Зона постоянной температуры

120 мм (+/- 1 ° C при 400-1200 ° C)

Нагревательные элементы

Сплав Fe-Cr-Al, легированный Мо

Размер обрабатывающей трубки

Трубка из плавленого кварца высокой чистоты

Внешний диаметр: 3,2 дюйма (80 мм) Внутренний диаметр
: 3,0 дюйма (75 мм)
Длина: 55 дюймов (1400 мм)

В комплект входят два пенокерамических блока, которые необходимо разместить внутри трубки, чтобы избежать повреждения уплотнительного кольца тепловым излучением.

Необязательный

• Чтобы получить более длинную зону постоянной температуры, вы можете выбрать печь с тремя зонами нагрева за дополнительную плату:

• Если вам нужна 5-дюймовая кварцевая трубка, ее можно заменить.



(Зона постоянной температуры 200 мм) (Зона постоянной температуры 260 мм) трубчатая печь OD 5 дюймов x 12 дюймов L

Регулятор температуры

• Автоматическое ПИД-регулирование с 30 программируемыми сегментами для точного контроля скорости нагрева, охлаждения и времени выдержки.
• Встроенная сигнализация и защита от перегрева позволяют работать без сопровождающего.
• В комплекте две термопары типа К. Один встроен в печь для контроля температуры печи, а другой вставлен в трубку для отслеживания реального температурного профиля образца.
• В комплект входит термометр, сертифицированный NIST, для подключения к термопаре внутри трубки. измеритель имеет интерфейс RS232 с программным обеспечением Windows, которое может записывать температурный профиль на ПК.
• ПК модуль управления  включен .
• Расширенный контроль температуры  (опционально)
• MTS02-Y Комплект программного обеспечения для контроля температуры (для контроллеров серии YD518P) + 15-дюймовый ноутбук доступен на панели опций.
•  Вы можете обновить контроллер температуры до контроллера температуры  Eurotherm 3504,  который полностью совместим с LabVIEW. Этот пакет включает программатор Eurotherm 3504, кабель связи (RS485 - USB) и компакт-диск с программным обеспечением.


Точность температуры

+ / - 1 ° С

 Вакуумные фланцы

• На обоих концах трубы с усиленной опорой установлены вакуумные фланцы из нержавеющей стали.
• Правый фланец:   разъем насоса KF-25 и игольчатый клапан.
• Левый фланец:  один игольчатый клапан и проходной штуцер для термопары 1/4 дюйма и цифровой вакуумметр.
• Длина 24 дюйма x диаметр 1/4 дюйма. Термопара типа K (входит в комплект), подключенная к калибратору температуры Omega (входит в комплект), будет вставлена ​​через этот фланец для контроля скорости нагрева и охлаждения положения образца во время скольжения в печи.





 Уровень вакуума

• Ограничено насосом (насос не входит в комплект, нажмите на изображение, чтобы заказать)
• 10E-5 торр может быть достигнута молекулярным насосом
• 10Е-2 торр механическим насосом.

 Скользящие рельсы / стол

• Двойная направляющая из хромированной стали
• Длина скольжения: 1200 мм
• Один скользящий стопорный зажим включен для удержания печи в нужном положении.

 Размеры

•  550 x 380 x 520 мм (только печь)
• 1500 x 380 x 620 мм (печь + раздвижная)

 Нетто

~ 100 Kg

Размер упаковки доставки

60 дюймов x 40 дюймов x 45 дюймов

Вес с упаковкой

305 фунтов
