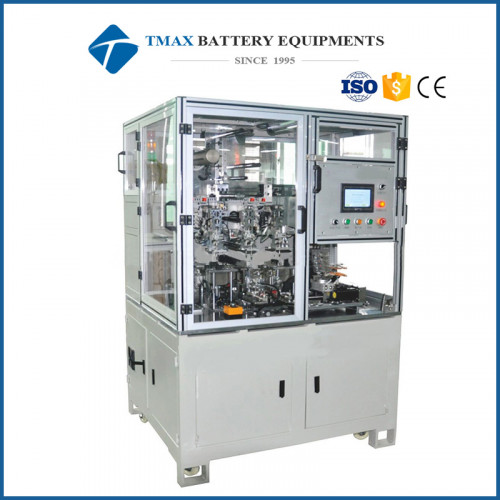

Полуавтоматическая машина для ламинирования литий-ионных аккумуляторов
- Производители TMAX
- Модель:TMAX-DP-150
- Наличие:Есть в наличии
TMAX-DP-150 - это высокоточная полуавтоматическая укладочная машина с множеством расширенных функций, обеспечивающих стабильную, воспроизводимую и точную укладку электродов. Он принимает ламинированный глиф «Z».
Расширенные возможности:
1 управление сенсорным экраном ПЛК с простой настройкой условий.
2 Непрерывная укладка Z-образной формы с разделителем.
3 Автоматический захват и укладка электродов с помощью вакуумного манипулятора.
4 Через четыре манипулятора для извлечения электрода из бункера для материала помещается вторая пара-платформа, после калибровки помещается на платформу для ламинирования, ламинированную с помощью автоматического зажимного устройства на сцене.
5 разматывающих роторов для подачи пленки сепаратора.
6 Автоматический контроль натяжения для подачи разделительной пленки
Модель |
Полуавтоматический штабелеукладчик TMAX-DP-150 |
|
| Подходящий размер батареи |
Толщина H (мм) |
5-20 |
| Ширина W (мм) |
30-90 |
|
| Длина L (мм) |
80-150 |
|
| Длина выступа Q (мм) |
Q≤20 |
|
| Ширина выступа (мм) |
≤20 |
|
| Технологический параметр |
Скорость укладки |
1,3-1,5 с / шт. |
| Точность регистрации |
± 0,5 мм |
|
| Количество в штабеле |
Может быть установлен |
|
| Процент прохождения |
≥98% |
|
| Мощность |
4кВт |
|
| Масса |
800 кг |
|
| Размер (Д * Ш * В) |
1250 * 1200 * 1850 мм |
|
| Размер материалов |
Электрод |
Длина: 80-150 мм Ширина: 30-90 мм Толщина: 0,07-0,25 мм |
| Вкладка |
Длина: ≤20 мм Ширина: 8-20 мм |
|
| Разделитель |
Длина: в рулоне Ширина: 90-150 мм Толщина: 0,02-0,04 мм Внутренний диаметр: φ76,2 мм Максимальный диаметр: φ300 | |
Характеристики
Вес
800 кг
Мощность
4кВт
Размеры
1250 * 1200 * 1850 мм
