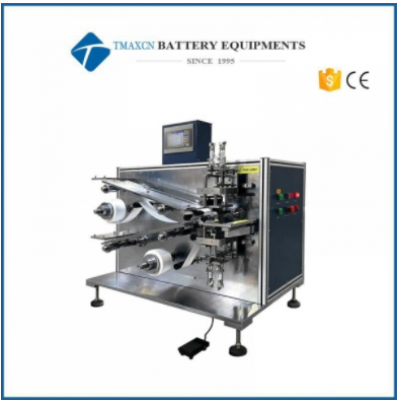

Полуавтоматическая намоточная машина
- Производители TMAX
- Модель:Tmax-winding004
- Наличие:Есть в наличии
Это полуавтоматическая намоточная машина для точной сборки отдельных цилиндрических сердечников ячеек (также известных как «рулон желе»). С помощью этой машины катодная и анодная пленки, разделенные верхней и нижней разделительной пленкой, скручиваются в полый цилиндрический корпус для цилиндрических батарей. Это идеальный инструмент для надежного и точного изготовления высококачественных обмоток электродных сердечников.
Характеристики:
Функции | · Цветной сенсорный экран управления · Управление направлением двигателя намотки: переключение вперед и назад (ручной режим) · Регулируемое натяжение (0-4 Н) как для верхней, так и для нижней разделительной пленки · Подводящий стол длиной 1200 мм с вакуумной системой для точного позиционирования и подачи катодной / анодной пленки · Автоматическая чистовая обработка после завершения заданного числа оборотов · Подходит для цилиндрических аккумуляторов, таких как 18650, 21700, 26650 и 32650 (диаметр рулона желе 14 ~ 32 мм; длина 25 ~ 70 мм) |
Входная мощность | · Однофазный 220 В переменного тока, 50/60 Гц · Мощность 1 кВт |
Сжатый воздух | · Для работы машины необходим сжатый воздух 0,7 МПа. · Обратите внимание, что воздушный компрессор не входит в комплект. |
Катодная / анодная подача | · Загрузочный материал: катодные / анодные листы, такие как алюминиевая фольга, покрытая LiFePO4 или LiCoO2 (катод), и медная фольга, покрытая графитом (анод) · Диапазон длины: рекомендуется <1200 мм (длина кормушки плюс удлинитель) · Диапазон ширины: 25 - 70 мм (регулируется на кормушке) · Диапазон толщины: 100 - 300 мкм |
Подача через сепаратор | · Загрузочный материал: рулоны разделительной пленки, например полиэтилен (PE) или полипропилен (PP) · Диапазон длины: разделительный валок диаметром <250 мм. · Диапазон ширины: 25 - 70 мм · Диапазон толщины: <100 мкм · Диапазон натяжения: 0 - 4 Н для верхней и нижней разделительной пленки. |
Обмотка | · Размер намоточной иглы: наружный диаметр 3,5 мм. · Размер обмотки электродов: наружный диаметр 14 - 32 мм, длина 25 - 70 мм · Чтобы намотать электродный сердечник с определенным внешним диаметром, таблицу для расчета необходимого количества витков и длины электродного листа можно скачать здесь · Скорость намотки: 0 - 400 об / мин регулируемая · Точность намотки: шероховатость кромки <0,5 мм |
Размер | · 1000 мм Д x 700 мм Ш x 900 мм В |
Нетто | · 700 kg |
Гарантия | · Ограниченная гарантия сроком на один год с пожизненной поддержкой · Гарантия не распространяется на ржавчину или повреждение из-за неправильных условий хранения или обслуживания. |
