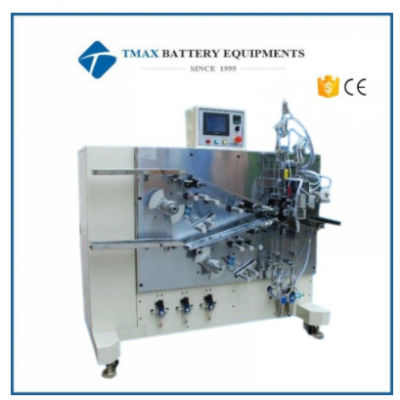

Полуавтоматическая намоточная машина для сборки электродов
- Производители TMAX
- Модель:TMAX-YS-BLY
- Наличие:Есть в наличии
TMAX-YS-B - новая полуавтоматическая намоточная машина для точной сборки сердечника электрода с плоской ячейкой. Сепараторная пленка помещается между материалами катода и анода, а затем скатывается в сердечник ячейки с призматическим пакетом с постоянной силой натяжения. Это идеальный инструмент, обеспечивающий надежность и точность для изготовления высококачественных обмоток электродных сердечников.
Выдающиеся особенности:
· Управление сенсорным экраном ПЛК
· Разматывающиеся роторы для подачи пленки сепаратора
· Пассивный контроль натяжения; натяжение регулируется
· Автоматическая чистовая резка после завершения наматывания рулона желе
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Модель | YS-BLY80 | YS-BFX130 | YS-BFX180 |
Катодная / анодная обмотка | · Катод: алюминиевая фольга, покрытая активным материалом, например LiFePo4, LiCoO2 и т. Д. · Анод: медная фольга, покрытая графитом. · Диапазон толщины: 0,1-0,2 мм · Рекомендуемая общая длина: <250 ～2500 мм · Максимальная ширина: 18-80 мм | · Катод: алюминиевая фольга, покрытая активным материалом, например LiFePo4, LiCoO2 и т. Д. · Анод: медная фольга, покрытая графитом · Диапазон толщины: 100 ~ 300 мкм · Рекомендуемая общая длина: <1500 мм · Максимальная ширина: 128 мм | · Катод: алюминиевая фольга, покрытая активным материалом, например LiFePo4, LiCoO2 и т. Д. · Анод: медная фольга, покрытая графитом · Диапазон толщины: 100 ~ 300 мкм · Рекомендуемая общая длина: <1500 мм · Максимальная ширина: 178 мм |
Обмотка сепаратора | · ПП или ПЭ · Диапазон толщины: <0,016-0,045 мм · Диаметр ролика сепаратора: 300 мм · Ширина: 20-80 мм | · ПП или ПЭ · Диапазон толщины: <100 мкм · Макс. адаптируемый размер: · Толщина: <10 мм · Ширина: 60 - 130 мм | · ПП или ПЭ · Диапазон толщины: <100 мкм · Макс. адаптируемый размер: · Толщина: <10 мм · Ширина: 60 - 180 мм |
Ширина намоточного лезвия | 30 - 100 мм | 30 - 100 мм | 30 - 100 мм |
Рабочее напряжение | Однофазный 110-240 В переменного тока, 50/60 Гц | ||
Максимум. Потребляемая мощность | 1,5 кВт | ||
Точность намотки | Ровность края: <0,5 мм | ||
Контроль натяжения | <150 г регулируемый | ||
Скорость намотки | 0 - 400 об / мин регулируется | ||
Кормушка | 1500 мм в длину | ||
Требования к сжатому воздуху | 0,7 МПа (Обратите внимание, что для работы этой машины необходим воздушный компрессор. Воздушный компрессор НЕ входит в комплект .) | ||
Гарантия | Двухлетняя Ограниченная Гарантия С Пожизненной Поддержкой | ||
Согласие | CE сертифицирован | ||
