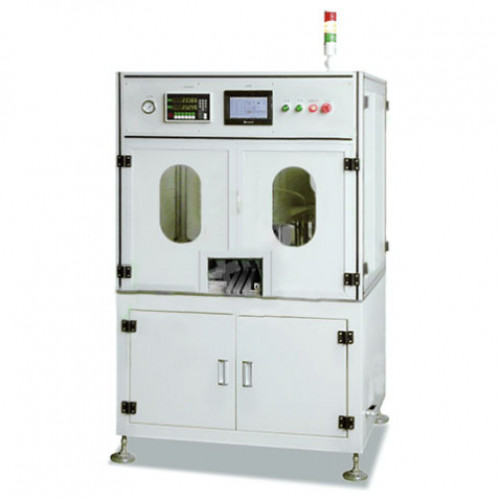

Функции

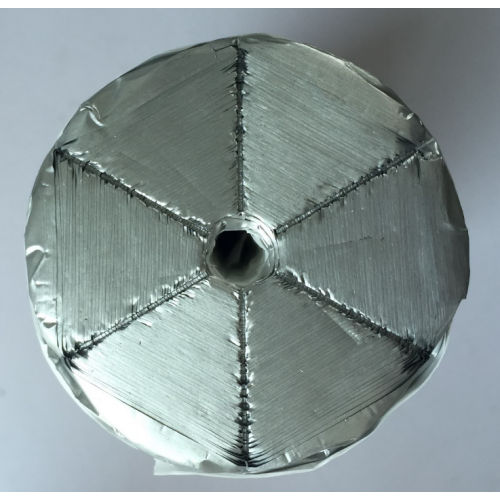

Он в основном подходит для придания формы батарее и сердечнику суперконденсатора, делая положительные и отрицательные торцы компактными и удобными для лазерной сварки с верхним и нижним коллектором.

* Принято четырехпозиционное формование, чтобы материал основы из медно-алюминиевой фольги один за другим преодолевали во внутреннем направлении один за другим, без скорости короткого замыкания, так что перекрытие подложки и коллектор лучше контактируют и плотно свариваются;

* С функцией проверки сопротивления диапазон может быть установлен для обнаружения продуктов с превышением низкого значения сопротивления или короткого замыкания;

* При смене модели продукта регулировка длины определяется и отображается линейкой решетки, что является точным, интуитивно понятным и удобным;

* Автоматическая конструкция предусматривает 4-этапное формование, автоматическую подачу, прессование, предварительное формование 1, предварительное формование 2, плоское формование, испытание на сопротивление и разрядку;

* Управление ПЛК, дисплей человеко-машинного интерфейса, простая автоматизация;

* Точная конструкция пресс-формы обеспечивает точность формования сердечника;

* Внешний вид геометрии, крышка из алюминиевого профиля изысканная и элегантная, простая в эксплуатации;

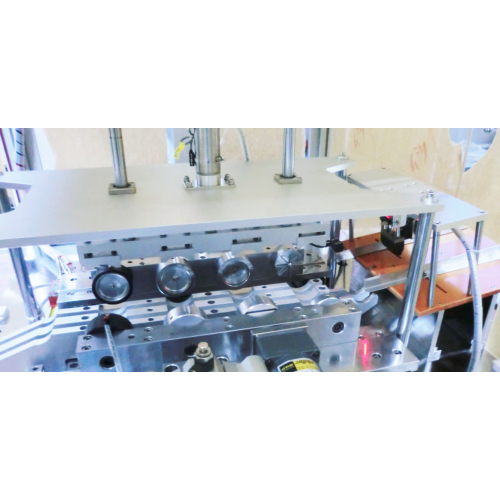

Описание рабочего процесса

1. Литье

В первом процессе формования ячейки два конца ячейки предварительно равномерно обжимаются в соответствии с законом прессовальной головкой.

2. Одноразовое предварительное формирование

Ядро периодически выгружается из загрузочной канавки и по очереди скатывается в лоток для ячеек. Манипулятор удерживает ячейку и перемещает ее на прядильную станцию. Ячейке впервые изменяют форму через пресс-форму, чтобы определить обратное направление электродной детали.

3. Дважды предварительное формование

Левая и правая формовочные штампы работают одновременно, а цилиндр перемещает индентор вперед для второй предварительной настройки, так что электродные пластины электрического сердечника регулярно падают вниз, а левая и правая формообразующие головки возвращаются к исходному состоянию. позиция.

4. Окончательная формовка

Манипулятор удерживает электрический сердечник от положения предварительного формования до станции окончательного формования. Левая и правая части формообразующего работают одновременно. Цилиндр перемещает плоский индентор вперед, чтобы отрегулировать давление. Левый и правый цилиндры имеют регулируемый ход, а ход точный и жесткий, чтобы обеспечить длину формы. После формования манипулятор удерживает электрический сердечник, а левая и правая пластмассовые головки возвращаются в исходное положение, затем манипулятор движется вперед, чтобы отправить электрический сердечник, а затем робот движется вперед, чтобы отправить электрический сердечник из разгрузочный желоб Материалы.

В то же время при плоском напряжении для функции проверки сопротивления обнаружьте продукт за пределами низкого значения сопротивления или короткого замыкания, сигнал тревоги.

Характеристики
