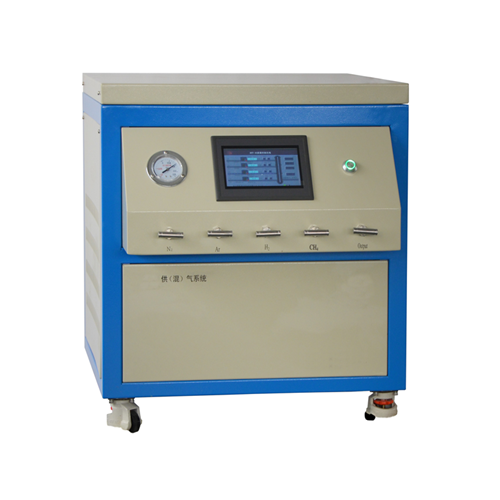

Программируемая система управления массовым расходомером MFS System
- Производители TMAX
- Модель:TMAX-MFS
- Наличие:Есть в наличии
Программируемая система управления массовым расходомером MFS System
- Газ выходит из баллона через редукционный клапан через тефлоновую трубу к входу системы подачи газа, затем через протонный расходомер для регулирования потока газа, затем через резервуар для смешивания воздуха, а затем в воздухозаборник топки. Газ выходит из воздуховыпускного патрубка через трехходовой клапан, один конец соединен с вакуумным насосом, а другой конец - с выходным отверстием для воздуха.
- Бак для смешивания воздуха соединен с манометром, и дисплейная панель манометра и протонного расходомера установлены на одной панели.
- Каждый газопровод снабжен запорным клапаном высокого давления для обеспечения безопасности.
- В газовом тракте используется высокоточный газовый ротаметр, а во внутреннем газовом тракте используется тефлоновая трубка, которая имеет хорошую коррозионную стойкость.
- Все соединения соединены муфтой с хорошей герметичностью и устойчивостью к высокому давлению.
- Состав оборудования: многоканальный воздухозаборник, протонный расходомер, смесительный бак и воздуховыпускной трубопровод.
Функции
- Несколько каналов забора воздуха настраиваются заказчиком, стандартный интерфейс, удобное подключение.
- Жидкокристаллический сенсорный экран контролирует и вводит поток газа в каждом канале и просматривает кривую потока газа в каждом канале в режиме реального времени.
- Каждый газовый тракт снабжен запорным клапаном высокого давления, который удобно перекрывает газовый тракт.
Характеристики
Газовый тракт / канал |
2/3/4/5/6/7/8/9/10 по выбору |
Тип газа |
Выбирать по заказчику |
Диапазон расходомера |
5–500SCCM ； 1–10SLM по выбору |
рабочее напряжение |
220 В / 50 Гц |
Разница рабочего давления |
0,1-0,5 МПа |
Максимальное давление |
3 МПа |
Точность |
± 1,5% полной шкалы |
Линейный |
± 0,5 ～ 1,5% полной шкалы |
Соответствующее время протонного расходомера |
＜ 1S |
диапазон измерения |
0,1-0,15 МПа |
Бак для смешивания |
СС 30 4 |
Вход и выход воздуха |
Интерфейс наконечника из нержавеющей стали φ 6 мм |
Материал трубы |
Для внутренней трубы используется труба из нержавеющей стали диаметром 6 мм; Тефлоновая труба 6 мм используется для внешней трубы |
Система контроля |
Система управления ПЛК, вход с сенсорным ЖК-экраном, независимое управление каждым газовым трактом |
Характеристики
Максимальное давление
3 МПа
Напряжение, В
220 В / 50 Гц
Точность
± 1,5% полной шкалы
