Размер сосуда под давлением

• Диаметр 30 мм. Высота x 110 мм (полость пресс-формы)
• Максимальная высота образца: 60 ​​мм
• Объем гидравлического масла (с загруженным образцом): расстояние 40 мм до верхнего края.
• Изготовлен из высокопрочного сплава с защитным кожухом из нержавеющей стали.
• Запасная матрица CIP доступна за дополнительную плату для существующего клиента

   Максимум. Гидравлическое давление в камере

• 278 МПа (43500 фунтов на квадратный дюйм)

Значение манометрического давления для преобразования силы



• Фактическая сила, приложенная к цилиндру сосуда (Тонна), равна силе, приложенной к вашей обрабатываемой детали.
• Для расчета действительного давления (МПа), приложенного к вашей заготовке, следуйте приведенным ниже уравнениям:

          Р = Т / πr ^ 2 xgx 10


• P: Давление (МПа), приложенное к вашей заготовке
• T: Сила (метрическая тонна), приложенная к цилиндру сосуда высокого давления.
• g: стандартная сила тяжести. g ≈ 9,8 м / с2
• π: ~ 3,14
• r: Радиус (см) сосуда высокого давления (1,5 см)
• * 1000 кг = 1 метрический тон; 1 МПа = 10 кг / см2

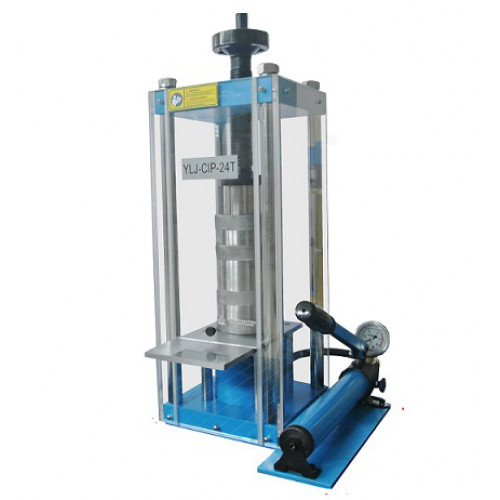

Гидравлическая машина

•  24T Макс.
•  Насос отделен от цилиндра для безопасной работы

Рабочая Температура

10-40 ° С

Расстояние перемещения нижнего цилиндра

Не более 20 мм. Нижний цилиндр (поршень) показан на рисунке в размерном разрезе.

Размер рабочего пространства

D1: 100 мм
D2: 100 мм
D3: 140 мм
H1: 370 мм
H2: 340 мм

Габаритные размеры (включая прижим 20T)

 470 Д x 325 Ш x 700 В, мм

Нетто

100 кг

Вес и габариты в упаковке

260 фунтов; 48 дюймов x40 дюймов x40 дюймов

Согласие

Сертификат CE

Гарантия

• Ограниченная гарантия сроком на один год с пожизненной поддержкой
• Уплотнительное кольцо является расходным материалом, на него не распространяется гарантия.

Аксессуары в стандартной упаковке

  Запасное уплотнительное кольцо и аксессуары включены

Предупреждение

• Никогда не позволяйте прессу удерживать целевое давление более 8 минут,
•

• Сначала необходимо полностью сбросить давление, затем перед нажатием убедитесь, что маховик и клапан сброса давления затянуты.
•

• Не поднимайте нижний цилиндр (поршень) больше, чем это максимальное расстояние перемещения. (20 мм)
