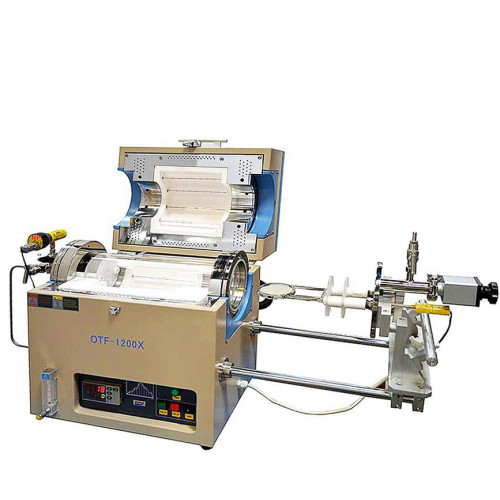

Структура печи

• Двухслойный стальной корпус с воздушным охлаждением поддерживает температуру поверхности печи ниже 60 ° C.
• Изоляция из волокнистого оксида алюминия высокой чистоты для максимальной экономии энергии.
• Раздельная крышка с  защитой от блокировки , отключите питание, если крышка открыта во время нагрева печи.

Входная мощность

208-240 переменного тока, 50/60 Гц, однофазный, 9 кВт макс. (Требуется выключатель на 60 А)

Нагревательные элементы

• 8 шт. Галогенная лампа мощностью 1 кВт (диаметр = 10 мм, длина = 300 мм, длина с подогревом = 200 мм)
• Стандартный срок службы: 2000 часов. (зависит от скорости нагрева)
• Галогенная лампа является расходным материалом. Нажмите на картинку слева, чтобы заказать запасной

Зона нагрева

Длина 12 дюймов с зоной постоянной температуры 4 дюйма в пределах +/- 5ºC

Рабочая температура

• 1100ºC Макс. менее 10 минут
• 1000ºC Макс. в течение <20 минут (Примечание: при более длительной работе кожух печи будет> 100oC, необходимо использовать кожух вентилятора для охлаждения снаружи)
• 800ºC Макс. менее 120 минут
• 600ºC Макс. для непрерывного

Максимум. Степень нагрева

50ºC / сек

Скорость охлаждения

• Максимум. Охлаждение: 60ºC / мин (под вакуумом: 200 мТорр), 117ºC / мин (при атмосферном давлении)
• Самая низкая температура охлаждения: 10 ºC / мин.

Термопара

Тип K, головка термопары касается держателя образца нитрида алюминия снизу.

Регулятор температуры

• регулятор температуры включен.
• Пропорционально-интегрально-производное регулирование (ПИД-регулирование) и функция автонастройки
• 30 сегментов, запрограммированных с ступенями подъема, охлаждения и выдержки
• Встроенная сигнализация перегрева и неисправности термопары
• +/- 1 ºC точность контроля температуры
• Порт связи ПК DB9 по умолчанию
• Сертификат МЕТ

Регулятор температуры (опция)

• MTS02-Y Комплект программного обеспечения для контроля температуры (для контроллеров серии YD518P) + 15-дюймовый ноутбук доступен на панели опций.
• Вы можете обновить контроллер температуры до контроллера температуры  Eurotherm 3504,  который полностью совместим с LabVIEW. Этот пакет включает программатор Eurotherm 3504, кабель связи (RS485 - USB) и компакт-диск с программным обеспечением. Щелкните изображение ниже, чтобы просмотреть полную спецификацию контроллера температуры Eurotherm 3504.

Кварцевая трубка и держатель образца

• Размер квартовой трубки:  4,33 дюйма, внутренний диаметр 4,05 дюйма, длина 16,2 дюйма . В   комплект входит один держатель образцов AlN диаметром 3 дюйма для отжига образцов диаметром до 3 дюймов. AlN имеет очень высокую теплопроводность, которая обеспечивает наилучшую однородность температуры в образце. площадь.
• Дополнительно:   толстая графитовая подложка с внешним диаметром 3 дюйма  может использоваться в качестве альтернативы пластине AIN. (пожалуйста, нажмите на рис-3 ниже, чтобы заказать)
• Дополнительно:  графитовый тигель: наружный диаметр 87 мм, внутренний диаметр 71 мм, высота 12 мм с крышкой.  Предназначен для 3- дюймового держателя образца, также может быть  преобразован в  печь RTE, CSS или HPCVD  с графитовым тиглем, покрытым SiC.
• Держатель образца снимается с фланца для использования печи RTP для других целей.

Вакуумный фланец

• Фланец для высокого вакуума KF-D25 изготовлен из нержавеющей стали с двойной температурой. силиконовые уплотнительные кольца, игольчатые клапаны и рубашка водяного охлаждения.
• Только требует воды охлаждения в длительные времена при температурах> 600 ^о С.
• Расход оборотной воды: 0,5 м ³  / час.
• Выдвижной фланец упрощает загрузку, выгрузку образцов и другие необходимые процессы.
• Вставляемая термопара для точных измерений.



Вакуумный насос (опция)

• Для этой печи рекомендуется вакуумный насос EQ-FYP. Предельное вакуумное давление в этой системе может составлять 10 ^ -3 торр. В комплект входят вакуумные сильфоны и зажимы. Щелкните здесь, чтобы ознакомиться со спецификациями вакуумного насоса EQ-FYP.

Водяное охлаждение (опция)

• Требуется охлаждающая вода.
• Убедитесь, что расход охлаждающей воды ≥ 10 л / мин, температура воды. <25ºC; давление> 25 фунтов на квадратный дюйм.
• Мы предлагаем использовать чиллер с рециркуляцией воды  серии EQ-KJ5000  в качестве системы охлаждения (заказывайте отдельно в сопутствующих продуктах ниже) для экономии воды.
• Предупреждение: максимальное время выдержки этой печи RTP должно быть менее 600 секунд при 1000ºC ~ 1100ºC с водопроводной водой, в противном случае уплотнительное кольцо может расплавиться.

Расходомер

На передней панели установлен один расходомер для регулировки расхода газа от 16 до 160 мл / мин.

Вакуумметр

 На печи установлен цифровой вакуумметр с диапазоном измерения от 10 ^-4 до 1000 Торр.

Давление вакуума и газовая арматура

• Давление может достигать 50 мторр при использовании механического вакуумного насоса с адаптером KF25.
• Характеристики

  Зона нагрева

  Длина 12 дюймов с зоной постоянной температуры 4 дюйма в пределах +/- 5ºC

  Мин. рабочая температура

  300 ° С

  Мощность

  208-240 переменного тока, 50/60 Гц, однофазный, 9 кВт макс. (Требуется выключатель на 60 А)

  Рабочая температура

  1100ºC Макс. менее 10 минут 1000ºC Макс. в течение <20 минут (Примечание: при более длительной работе кожух печи будет> 100oC, необходимо использовать кожух вентилятора для охлаждения снаружи) 800ºC Макс. менее 120 минут 600ºC Макс. для непрерывного
