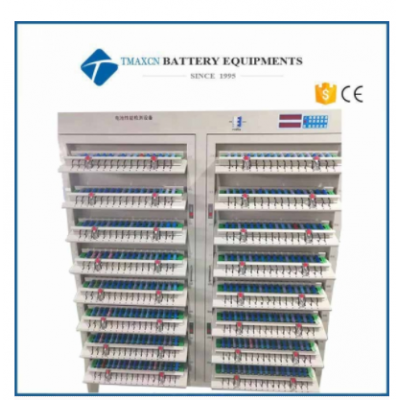

Основные характеристики оборудования

1. Каждое устройство может выполнять зарядку постоянным током и постоянным напряжением, а также испытание разрядки постоянным током на 512 батареях, соответствующих диапазону напряжений.

2. Принять источник питания постоянного тока постоянного напряжения в соответствии с патентом на изобретение, переключение постоянного тока на постоянное напряжение без удара, особенно подходящее для требований зарядки литий-ионных аккумуляторов.

3. Одночиповый компьютер AVR используется в качестве центра управления оборудованием, а также используется периферийная схема отбора проб. Оборудование может управляться вышестоящим компьютером. Когда компьютер подключен, полная кривая заряда-разряда всех каналов может быть сохранена или может быть отделена от компьютера более высокого уровня. С помощью панели управления можно выполнять зарядку при постоянном токе и напряжении, испытание на разряд при постоянном токе, сортировку по времени и другие работы.

4. Каждая батарея имеет независимый источник постоянного тока и напряжения, а самодельные схемы не влияют друг на друга.

5. Определите напряжение каждой батареи в режиме реального времени. При зарядке сначала заряжайте постоянным током. Когда напряжение аккумулятора достигнет установленного значения, он плавно переключится на зарядку с постоянным напряжением. Когда установленное время или текущие условия завершения будут выполнены, зарядка закончится. Во время разрядки постоянным током, когда напряжение аккумулятора ниже установленного значения, разряд прекращается и горит соответствующий индикатор аккумулятора.

6. Он имеет функцию защиты от отключения питания и может продолжать работать после получения исходного рабочего процесса.

7.  Трубка питания 50N06, которая подходит для батарей, требующих низкого напряжения разряда, таких как литий-железо-фосфатные батареи.

8. Верхний компьютер может установить 32 рабочих шага параметров и 256 циклов, и каждый верхний компьютер может быть подключен с 1-10 наборами однокристальной системы (рекомендуется менее 10 наборов).

9.  Вспомогательные функции программного обеспечения.

A)  Графический рабочий интерфейс используется для отображения данных о напряжении, токе, времени и емкости каждой батареи, а также для отображения соответствующего рабочего состояния и аномальных условий различными цветами;

Б)  Индикация емкости аккумулятора любой секции (до 100 секций);

C)  Точки данных могут быть записаны в соответствии с условиями изменения напряжения, тока и времени для формирования полных данных кривой зарядки и разрядки, а временной интервал точек данных кривой составляет ≤ 4 секунды;

D)  Выполнять функцию сортировки аккумуляторов при различных условиях (емкость, время, напряжение холостого хода, платформа для разряда и т. Д.);

E)  Автоматически рассчитывать коэффициент зарядки при постоянном токе, потерю емкости, эффективность разряда, среднее напряжение, среднее напряжение и другие данные;

F)  Установить полномочия оператора и работать на разных уровнях;

G)  Отображение кривой заряда-разряда и диаграммы цикла;
