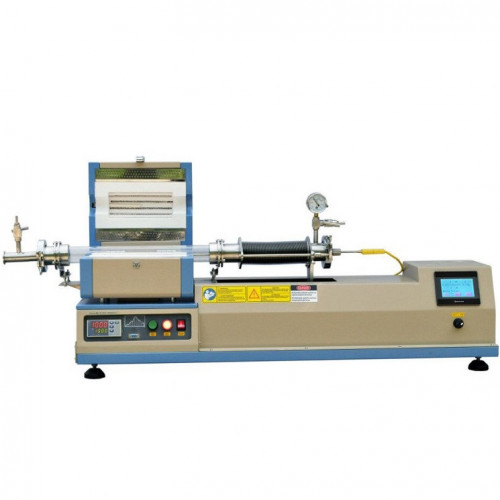

Раздельная трубчатая печь

• 208 - 240 В переменного тока, 50/60 Гц, 1,2 кВт макс. потребляемая мощность
• Рабочая температура: 1100 ° C непрерывно и 1200 ° C Макс.
• 2-дюймовая кварцевая трубка (50 мм OD x 44 мм ID x 450 мм L)   с герметизированными фланцами.
• Опция: вы можете выбрать двухзонную трубчатую печь на рис. Ниже справа за дополнительную плату, чтобы создать более высокий градиент температуры или более длинную зону с постоянной температурой.

               - двухзонная печь

Контроль температуры

• Автоматическое ПИД-регулирование через твердотельное реле с 30 программируемыми шагами
• Встроенная защита от перегрева и отказа термопары
• +/- 1 ° C точность
• Тепловая пара типа К
• Длина зоны нагрева: 200 мм (8 дюймов)
• Зона постоянной температуры: 60 мм (+/- 1 ° C при 1000 ° C)

Вакуумное уплотнение

• 2-дюймовый быстрозажимной фланец с фитингами 1/4 дюйма, вакуумметром, а также игольчатым клапаном с правой стороны
• Правый фланец соединен с сильфоном из нержавеющей стали, который может растягиваться до 150 мм.
• Левый фланец с быстрозажимным вакуумным портом KF25 и выпускным клапаном с зазубринами 1/4 ''
• Максимум. Уровень вакуума: 10E-2 торр механическим насосом и 10-E5 турбонасосом.

Внутренний механизм
перемещения и панель управления ПЛК

• Одна  термопара К-типа диаметром 1/4 дюйма и длиной 24 дюйма  вставляется через правый фланец для поддержки мини-лодочки с тиглем в камере. Шаговый двигатель может перемещать тигель внутри трубки от центра нагрева к центру нагрева. правый конец печи, не более  100 мм  .
• Панель управления с сенсорным экраном позволяет устанавливать расстояние перемещения и отображать температуру положения тигля.
• Скорость передвижения постоянная и составляет 180 мм / мин. (регулировка скорости доступна по запросу за дополнительную плату)
• На термопару установлена ​​мини-тигельная лодочка 50х20х20мм  (~ 20мл) (для просмотра нажмите на рис.3).

• Держатель образца AIN  или  держатель графитовой плоской  подложки для пластины доступны по запросу, взимается дополнительная плата за настройку.

Максимум. Скорость нагрева и охлаждения

Максимальная скорость нагрева и охлаждения может быть достигнута путем перемещения образца в предварительно нагретую горячую зону и перемещения образца из горячей зоны. Типичная скорость нарастания / охлаждения приведена ниже:


Дополнительные детали

• Для подключения вакуумного насоса вам может потребоваться прямоугольный клапан и сильфон (щелкните 1-й и 2-й рисунки, чтобы заказать)
• Антикоррозийный цифровой манометр  до 10E-5 торр не является обязательным для приложения CVD (рис. 3)
• Вы можете заказать многоканальную систему подачи газа для работы с DVD или CVD (Рис. 4).

Размеры

Гарантия

Двухлетняя ограниченная гарантия с пожизненной поддержкой (на расходные материалы, такие как трубки и уплотнительные кольца, гарантия не распространяется)

Ноутбук, программное обеспечение и управление Wi-Fi (опционально)

• Совершенно новый ноутбук с Microsoft Window 10 и Microsoft Office 2013 (30-дневная бесплатная пробная версия) для немедленного использования.
• Система контроля температуры на основе Labview позволяет пользователю редактировать температурный профиль, управлять рецептами термообработки, записывать и отображать данные для печей MTI.
• Беспроводной пульт дистанционного управления обеспечивает рабочий диапазон до 300 метров.
• Вышеуказанные функции доступны по запросу и за дополнительную плату (до 1000 долларов США). Пожалуйста, свяжитесь с нами для получения дополнительной информации.
• Примечание.  Программное обеспечение совместимо только с контроллером температуры Yudian от MTI.

 ·

Согласие

• Сертификат CE
• Все электрические компоненты (> 24 В) сертифицированы UL / MET / CSA.
• Печь готова пройти сертификацию TUV (UL61010) или CSA за дополнительную плату.

Предупреждение

• Трубчатые печи с кварцевыми трубками предназначены для работы в условиях вакуума и низкого давления <0,2 бар / 3 фунта / кв. Дюйм / 0,02 МПа.
• Внимание : двухступенчатый регулятор давления должен быть установлен на газовом баллоне, чтобы ограничить давление ниже 3 фунтов на квадратный дюйм для безопасной работы.
• Определение предела вакуума для всех кварцевых трубчатых печей: * Давление вакуума можно безопасно использовать только при температуре до 1000 ° C

Примечания по применению

Эта многофункциональная печь подходит для следующих областей применения:

• RTE : тигель, заполненный испаряемым материалом, помещают в центр печи, переместите держатель образца в нижнее положение с соответствующей температурой, где происходит осаждение.
• HPCVD ：  Подобная установка, как RTE, мы также вводим газ-реагент для смешивания с испарительным паром и осаждения.
• Горизонтальный рост кристаллов Бриджмена ：   Загрузите материал и посевной материал в тигель и поместите его в центр печи. Перемещайте тигель с желаемой скоростью, чтобы вырастить монокристалл при подходящем температурном градиенте.
• Если у вас есть какие-либо вопро
  Характеристики

  Максимум. степень нагрева

  50 ºC / с

  Напряжение, В

  208-240 В переменного тока, трехфазный, 50/60 Гц 24 кВт

  Размеры

  1000мм×540мм×800мм

  Точность температуры

  + / - 1 ° С
