Универсальная рулонная пилотная система нанесения покрытий с дополнительным дозирующим лезвием, обратной запятой, лентой, шлицевой матрицей, головками для нанесения микрогравюрного покрытия

Универсальная рулонная пилотная система нанесения покрытий с дополнительным дозирующим лезвием, обратной запятой, лентой, шлицевой матрицей, головками для нанесения микрогравюрного покрытия

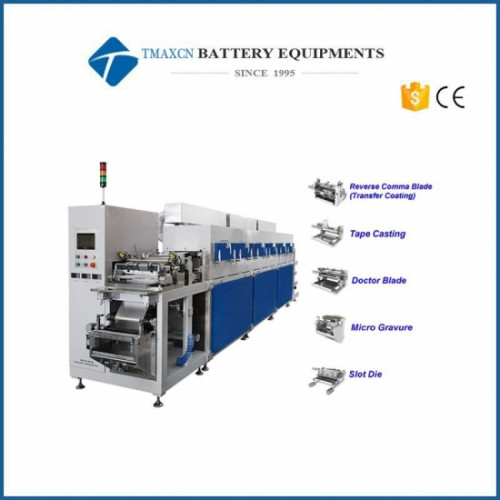

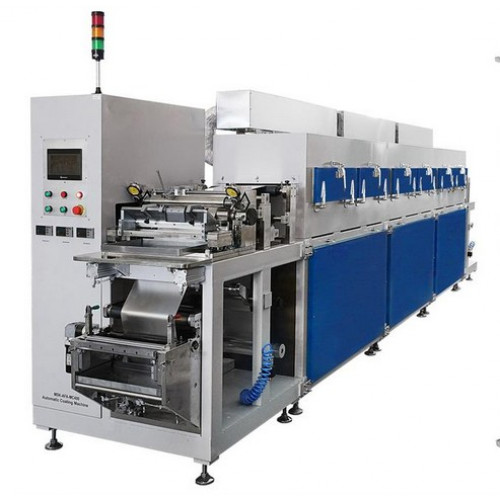

TMAX-AFA-MC400 - это универсальная система покрытия R2R, которая может адаптировать различные головки для нанесения покрытий, такие как лезвие с обратной запятой, ракельное лезвие, шлицевая матрица и микрогравюра и литье на ленту. Трехзонная конвекционная сушильная печь длиной 4,5 метра с независимым программированием температуры обеспечивает эффективное отверждение суспензии. Это наиболее полная и универсальная пилотная система нанесения покрытий, которая обеспечивает широкую адаптируемость к различным растворам покрытия и пленочным субстратам (Cu, Al, PET, PP, PE).

• Doctor Blade: экономичное решение для покрытий толщиной 10 ~ 200 микрон (только в непрерывном режиме)
•  Лезвие с обратной запятой (трансферное покрытие): экономичное решение для покрытий толщиной 30 ~ 200 микрон (как непрерывный, так и прерывистый режим)
• Покрытие Tape Cast: идеально подходит для нанесения более толстого покрытия до 1000 микрон с использованием высоковязкой суспензии.
• Микрогравюра: идеально подходит для точных тонких покрытий от 1 до 3 микрон ( толщина сухой пленки ).
• Щелевой штамп: подходит для прецизионных покрытий толщиной до 1 микрон, обеспечивая широкий охват для более толстых покрытий до 200 микрон

Для получения услуги по нанесению покрытий с рулона на рулон заполните и отправьте  форму запроса на услугу нанесения покрытия с рулона на рулон .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Рабочее напряжение	208 - 240 В переменного тока, 50/60 Гц, трехфазный (трехфазный 380 В переменного тока доступен по запросу)
Максимум. Потребляемая мощность	30 кВт (требуется воздушный выключатель 50А)
Сжатый воздух	Требуется 0,5-0,8 МПа (Воздушный компрессор не входит в комплект.  Внимание: Если вместо воздушного компрессора используется газовый баллон (рис. 2), на газовом баллоне должен быть установлен двухступенчатый регулятор давления (рис. 1), чтобы ограничить давление в пределах необходимый рабочий диапазон для безопасной работы.    pic1                 pic2
Диаметр наматывания / разматывания	350 мм OD Макс.  Диаметр разматываемого / разматываемого вала: 3 дюйма
Ширина покрытия	350 мм Макс.
Скорость покрытия	Макс. 5000 мм / мин
Головки для нанесения покрытий (пожалуйста, выберите в опциях продукта) Лезвие обратной запятой Доктор лезвие Лента литье Слот Die Микрогравировка	Покрытие Doctor Blade	Только режим непрерывного покрытия Диапазон толщины покрытия: 10 ~ 200 мкм (высушенная пленка) Типичный диапазон вязкости суспензии: 500 ~ 10000 мПа · с. Точность: ± 5 мкм (раствор для регулировки зазора 1 мкм); Допуск по толщине от края до центра +/- 8 мкм  Автоматическая система подачи жидкого навоза MSK-155 с баком на 2 литра доступна за дополнительную плату, пожалуйста, нажмите подчеркивание, чтобы просмотреть подробности.
	Лезвие обратной запятой (трансферное покрытие)	Два доступных режима нанесения покрытия (непрерывный и прерывистый), выбираемые на панели управления. Диапазон толщины покрытия: 30 ~ 200 мкм (высушенная пленка) Типичный диапазон вязкости суспензии: 500 ~ 10000 мПа · с. Точность: ± 3 мкм; Допуск по толщине от края до центра +/- 5 мкм  Автоматическая система подачи жидкого навоза MSK-155 с баком на 2 литра доступна за дополнительную плату, пожалуйста, нажмите подчеркивание, чтобы просмотреть подробности.
	Литое покрытие	Техника отливки ленты идеальна для работы с более толстой суспензией 5000 ~ 20000 мПа.с и, таким образом, достижимо более толстое пленочное покрытие (до 1000 мкм). Только режим непрерывного покрытия Точность: ± 5 мкм (раствор для регулировки зазора 1 мкм); Допуск по толщине от края до центра +/- 8 мкм   В  комплект входит винтовой насос для подачи суспензии MSK-156 с баком на 4 литра, пожалуйста, нажмите подчеркивание для просмотра деталей
	Покрытие паза	Головка с прорезью идеально подходит для равномерного нанесения пленочного покрытия толщиной от 1 микрона до 200 микрон. Изменяя размер регулировочной шайбы с помощью различных рисунков, вы сможете производить непрерывное, прерывистое или даже сетчатое покрытие, которое соответствует рисунку шайб. Пожалуйста, обратитесь к изображениям ниже для получения более подробной информации:                           В  комплект входит винтовой насос для подачи суспензии MSK-156 с баком на 4 литра, пожалуйста, нажмите подчеркивание для просмотра деталей Минимальная толщина и точность: 1 мкм (высушенная пленка), ± 1%   Типичный диапазон вязкости суспензии: 200 ~ 10000 мПа.с Внимание: конечная толщина покрытия зависит от широкого диапазона параметров, таких как вязкость суспензии, размер твердых частиц, содержание твердых частиц, толщина прокладки, скорость прокатки фольги и скорость подачи суспензии. Поэтому мы не можем гарантировать, что пленка с уровнем 1 микрон будет доступна для всех видов суспензий. Для дальнейшего обсуждения, пожалуйста, дайте нам знать ваши характеристики суспензии и требования к толщине покрытия.
	Покрытие Micro-Gravure	Пользователю доступны непрерывный и прерывистый режимы нанесения покрытия. Диапазон толщины покрытия: 1 ~ 3 мкм (высушенная пленка) Типичный диапазон вязкости суспензии: 30 ~ 1000 мПа.с  Автоматическая подача жидкого навоза MSK-155 с баком на 2 литра входит в комплект поставки, пожалуйста, нажмите подчеркивание для просмотра деталей
Конвекционная сушильная печь	Трехзонная конструкция с независимыми регуляторами температуры. Расход воздуха: 9,5 / 2800 (см³ / об / мин) макс. для одной зоны, регулируемый расход Температура сушки: 150 ° C макс. ± 5 ℃ Потребляемая мощность: 9 кВт для одной зоны (всего 27 кВт) Длина нагревателя: 1,5 м для одной зоны (всего 4,5 м)
Размеры продукта	Д6600мм x Ш1200мм x В1850мм
Согласие	Сертификат CE Все электрические компоненты (> 24 В) сертифицированы UL / MET / CSA Готовы пройти сертификацию TUV (UL61010) или CSA за дополнительную плату. (Пожалуйста, нажмите на отметку ниже, чтобы узнать подробности)
Гарантия	Ограниченная гарантия сроком на один год с пожизненной поддержкой Гарантия не распространяется на ржавчину и повреждения, возникшие в результате неправильного хранения или технического обслуживания.
Примечания по применению	Клиенты могут посетить наш объект, чтобы пройти техническое обучение перед отправкой оборудования (пожалуйста, назначьте встречу с нами заранее) Обучение на месте доступно только для клиентов в США (расходы будут покрываться клиентами)
Нетто	12,3т
