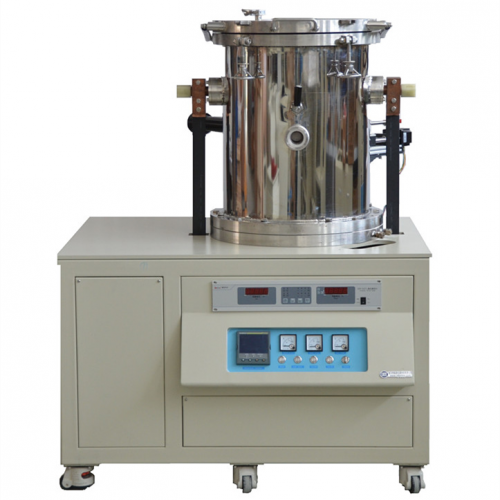

Вакуумная печь для спекания углеродных труб
1. Характеристики оборудования
Электропечь является циклической и широко используется в производстве функциональной керамики, оптических материалов, углеродных композиционных материалов, твердых сплавов, порошковой металлургии и т. Д. В условиях высокотемпературного вакуума и может быть сформирована и спечена в условиях защиты от надувания .
2. Структурный состав
1) Корпус печи 2) Крышка печи 3) Дно печи 4) Стеллаж печи 5) Вакуумная система 6) Система контроля температуры 7) Пневматическая система 8) Трансформатор и соединительный кабель 9) Система водяного охлаждения 10) Нагревательные элементы и тепловой экран
3. Описание структуры
1) Корпус печи: имеет двухслойную водную многослойную структуру, внутренний слой изготовлен из нержавеющей стали (1Cr18N9Ti), а внешний слой - из высококачественной углеродистой стали. Верхний и нижний фланцы сварены в цилиндрическую конструкцию, а плоскость фланца открыта уплотнительной канавкой. Вакуумное уплотнение с уплотнительным кольцом и устройством водяного охлаждения (для предотвращения старения из-за чрезмерной температуры кружка «О»). Предусмотрены отверстие для всасывания воздуха, отверстие для термопары, инфракрасное отверстие, выводное отверстие для электрода и т.п.
2) Крышка печи: имеет двухслойную структуру головки, с выходом воздуха, защитой, блокировкой и открыванием, и охлаждается водой.
3) Внизу: Он также принимает двойной слой воды межслойной структуры головы, с воздухозаборником, опорной платформе, и т.д., и воды охлаждающего устройства.
4) Каркас печи: сваренный коробчатой сталью и стальной пластиной в коробчатую конструкцию, корпус печи помещается на коробчатый корпус, который красив и велик.
5) Вакуумная система: состоит из диффузионного насоса TK-150 с холодной ловушкой, механического насоса 2X-15, ручного дроссельного клапана высокого вакуума, манометра вакуума (± Па), клапана наддува, спускного клапана и вакуумная линия. Механический насос соединяется с помощью быстроразъемного соединения металлического гофрированного шланга (медленная вибрация), а вакуум измеряется цифровым композитным вакуумметром.
6) Система контроля температуры: она может контролировать температуру кремния. Все инструменты от ведущих мировых брендов. Британский контроль температуры дисплея Euro 3504, программный контроль температуры на 500 ступеней, с регулировкой PID, звуковой и световой сигнализацией перегрева, электрические компоненты хорошо известны Schneider или ABB. Бренд и электронная панель управления изготовлены по стандартам Siemens, с высокой точностью контроля температуры и удобством в эксплуатации.
7) Пневматическая система: для заполнения атмосферы во всей системе имеется одно отверстие для впуска воздуха и одно отверстие для выпуска воздуха.
8) Электрическое управление: Цикл контроля температуры состоит из контроля температуры тиристора, силового трансформатора, регулятора напряжения и прибора контроля температуры. Контур оборудован системой отключения воды, перегрузки по току, сигнализацией перегрева и защитой.
9) Система водяного охлаждения: она состоит из различных трубопроводных клапанов и других связанных устройств и имеет функцию автоматического отключения питания с помощью звуковой и световой сигнализации отключения воды.
10) Трансформатор и соединительный кабель: используйте согласующий трансформатор и соединительный кабель.
11) Нагревательный элемент и тепловой экран: Нагревательный элемент имеет цилиндрическую конструкцию из электродного графита. Теплозащитный экран изготовлен из нержавеющей стали, углеродного войлока, графитовой трубки и т. Д. Толщина теплозащитного экрана составляет около 80 мм, характеристики сохранения тепла хорошие, а нагрев равномерный. Поверхность излучения большая, сопротивление тепловому удару хорошее, а нагрев и охлаждение могут быть выполнены быстро. Изоляционный слой и теплоотводящий корпус легко обслуживать и снимать, а теплоизоляционный кожух поддерживается и фиксируется рамой из нержавеющей стали.
Подробные технические параметры:
ая угольная трубчатая печь
|
Модель
|
TMAX-VCF-20-22
|
Максимальная мощность печи
|
25кВт
|
Напряжение
|
380В
|
Фаза
|
Три фазы
|
Максимальная температура нагрева
|
2000℃
|
Стабилизация температуры
|
Интеллектуальный программный контроль температуры PID 500 (Eurotherm, Великобритания)
|
Размеры нагревательной угольной трубки (мм)
|
Dia130 (внутренний диаметр) X220
|
Эффективный размер нагрева (мм)
|
Диаметр 80X100
|
Камерный вакуум (блок диффузионного насоса)
|
<5X10 -3 Па
|
Давление в камере
|
<0,15 Па
|
Скорость подъема давления
|
<4 годовых / час
|
Защита от сломанной пары и дисплей
|
да
|
Защита от перегрева
|
да
|
Защита от сверхтока
|
да
|
Защита от пониженного напряжения (гидравлическая)
|
да
|
Точность контроля
|
+/- 1℃
|
Режим определения температуры
|
Вольфрам-рениевая термопара + инфракрасный термометр
|
Степень нагрева
|
<20 градусов / мин
|
Холодная ли вода внутри вакуумной камеры
|
да
|
Размер окна наблюдения
|
Он 90мм
|
Чиллер (опция)
|
CW-6200AH
|
Вакуумный блок
|
Входное напряжение блока
|
380 В / 220 В
|
Гофрированная труба
|
KF40X1000
|
Вакуумный перегородочный клапан
|
Характеристики
Максимальная рабочая температура
2000℃ Мощность
25кВт
Напряжение, В
380В Точность
+/- 1℃
