1-1 Название, технические характеристики и модель машины

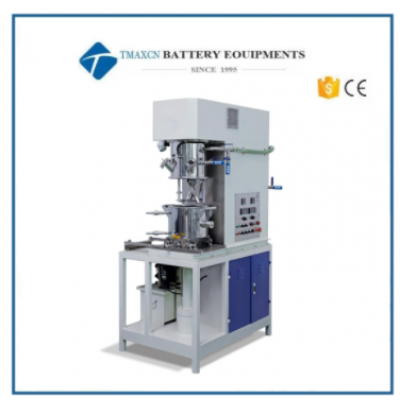

1. Планетарный дисперсионный вакуумный смеситель;

2.  TMAX- LMX5L

1-2  Базовая структура

A. Гидравлический подъемный ковш консольной конструкции;

B. одиночный режим прямого измерения температуры;

C. Монодисперсный вал + двойной перемешивающий вал + со скребковой стенкой

1-3 Нижний бочонок (смесительный барабан)

A. Спецификация: диам. 240мм × 180мм; расчетный объем: 8л; эффективный объем: 5

B . Материал подкладки: SUS304;

C . Внутренняя стенка после обточки полируется для обеспечения хорошей округлости;

D . Плоскость верхнего фланца смесительного барабана уплотнена с верхним корпусом цилиндра через уплотнительное кольцо;

E . Выпускной шаровой кран G1 / 2 "в нижней части ствола;

F . Корпус ствола с парной ручкой.

G. Входной и выходной интерфейс G3 / 8 ", оснащен быстро открывающимся соединением; рубашка может охлаждаться или нагреваться холодной или горячей водой.

1-4  Верхний ствол

A. Материал: SUS304;

B. Бункер для подачи порошка / жидкости Φ 40, который можно быстро открывать и закрывать; 1 прожектор; 2 небольших окна (одно отверстие для прожектора и одно смотровое отверстие), один вакуумметр и другие необходимые соединительные трубы (вакуум / вентиляция / резервный).

1-5  Система смешивания

В то же время, в сочетании с конструкцией с малым зазором для перемешиваемой суспензии, низкоскоростная мешалка заставляет материалы производить сильное мешающее движение с натягом и циркуляционное движение вверх-вниз / влево-вправо; высокоскоростная диспергирующая пластина сильно срезает и разрушает материалы, чтобы гарантировать, что материалы полностью диспергированы и равномерно перемешаны.

1-6 -1 Мотор, редуктор

A. Количество: один комплект;

B. Мощность двигателя: 1,5 кВт / 4 полюса;

C. С регулятором скорости с регулируемой частотой 1,5 кВт, совместимым с двигателем;

D. Соответствующий редуктор BL1 имеет коэффициент редукции около I = 29 и коэффициент эксплуатации FA = 1,0.

1-6-2 планетарной скорости вращения

Скорость: 0 ~ 50 об / мин (опорная рамка: земля), регулируемая.

1-6-3 скребок для стен

Количество: 1 группа; скребок: SUS304 и тефлон; соответствует скорости вращения.

Контрольное значение зазора 1-6-4 (необязательно)

A. Допуск между перемешиванием суспензии и дном: 2-4 мм;

B. Допуск между перемешиваемой жидкостью и стенкой бочки: 3 ± 1,5 мм;

1-7-1 смесительный вал / скорость смешивания пульпы

Скорость: 0 ~ 80 об / мин (система отсчета: планетарная коробка); или 0 ~ 130 об / мин (система отсчета: земля); регулируемый.

1-7-2 перемешивание суспензии

A. Материал: SUS304; Б. количество: один (Группа).

1-7-3 форма для смешивания

«Спирально-закрученный»; линейная скорость: 0 ~ 0,55 м / с (система отсчета: планетарный блок).

Распределенный двигатель 1-8-1

A. Количество: один; B. мощность двигателя: 2.2кВт / 2p; C. регулятор переменной частоты, совместимый с двигателем.

1-8-2 скорость диспергирования (вращения)

A. Скорость: 0 ~ 6000 об / мин, регулируемая; Б. линейная скорость: 0 ~ 17 м / с.

Распределительный вал и диск 1-8-3

A. Материал: SUS304; C. диаметр диспергирующей пластины: Φ 55 мм;

B. На распределительном валу установлена ​​пластина для диспергирования, чтобы обеспечить лучшее диспергирование / перемешивание.

1- 9 Система подъема

A. Гидравлический подъем: цилиндр поршневого типа Φ 63 / D40 × S 270; оснащен двойной направляющей штангой и устройством позиционирования; безопасное и надежное позиционирование.

Б. Комплект насосной станции гидравлического масла с мотором 0,37кВт / 4п; отсутствие утечки масла и низкий уровень шума.

C. Высота подъема: ≤ 270.

1-1 0 Вакуумная система

A. Процесс перемешивания и диспергирования можно проводить в вакууме, степень вакуума менее - 0,098 МПа.

Б. Оборудован вакуумным насосом 2хз-2.

C. С вакуумным буферным баком и переключателем.

D. Динамическое уплотнение: механическое уплотнение; статическое уплотнение: уплотнительное кольцо.

E. Поддерживайте давление в течение 24 часов, чтобы масло не попало в смесительную камеру при условии перемешивания или поддержания давления.

1-11 система позиционирования

А. С позиционированием регулировочного устройства и блокировкой устройства, он может точно позиционировать смесительный барабан и верхнюю часть ствола, и предотвратить вращение.

B. Позиционирующий упор нижнего фланца верхнего цилиндра точно соответствует смесительному барабану, чтобы обеспечить разумное положение и точное позиционирование смесительного ковша.

1-12 система управления

(ручное управление)

A. Функция ручного управления работой: запуск / остановка вакуума, регулировка скорости преобразования частоты, отображение температуры (или контроль температуры), переключатель прожектора, подъем, аварийная остановка работы и другие функции выполняются на панели управления.

Примечание: дисперсия имеет временную функцию (рекомендуется, но не входит в обычное ручное управление (без ПЛК и сенсорного экрана).

B. Функция работы интерфейса «человек-машина»: этот элемент является необязательным. Если это необходимо заказчику, цена будет увеличена, а схема будет указана отдельно.

1-13 безопасная работа

1. Соответствует стандарту смешивания пластмасс JBIT 7669-2004.

2. Краска должна быть однородной, ровной, однородной по цвету и глянцевой; Поверхность краски должна быть прозрачной, антипригарной, прочной, эластичной, без морщин, шелушения, протечек, потеков, пузырей и других явлений. Это в соответствии с Hg / t3228-2001.

1-15  Система безопасности

A. В зависимости от преобразователя частоты и концевого выключателя хода, благодаря специальной конструкции маршрута управления корпус таза может автоматически останавливаться, когда он достигает заданного положения.

B. Часть оборудования для смешивания / диспергирования не может быть запущена во время процесса подъема цилиндра; аналогично, когда машина работает со смесью, цилиндр не может быть опущен, а смесительный барабан не может быть открыт.

C. Конструкция схемы, такая как бесконтактный переключатель, используется для предотвращения опускания смесительного барабана в условиях вакуума.

D. Специальная конструкция вакуумного буферного резервуара может эффективно предотвращать обратный поток масла вакуумного насоса в смесительный резервуар.

E. На крышке котла и смесительном барабане установлены фиксаторы дверного болта для предотвращения автоматического падения масляного цилиндра.

1-14 режим измерения температуры

Зонд для измерения температуры расположен на стенке (или дне) возле дна цилиндра, который контактирует с материалом и отображает температуру.

Общая мощность 1-15 главного двигателя

3,7 кВт + мощность подъемного двигателя: 0,37 кВт

Рабочее напряжение / частота: 380 В / 50 Гц / 3 фазы; управляющее напряжение: 220 → 24В.

1-1 6  габаритные размеры оборудования: 1050х560х1200 (мм);

1-1 7  вес оборудования: около 400 кг;
